Thiết bị đo lưu lượng siêu âm kẹp ngoài

1. Đồng hồ đo lưu lượng siêu âm kẹp ngoài là gì?

Đồng hồ đo lưu lượng siêu âm kẹp ngoài (Clamp-on Ultrasonic Flow Meter) là thiết bị đo lưu lượng chất lỏng trong đường ống bằng công nghệ sóng siêu âm, trong đó các đầu dò được gắn bên ngoài đường ống thay vì lắp trực tiếp vào bên trong.

Khác với các loại đồng hồ đo lưu lượng truyền thống như turbine, điện từ hoặc vortex, thiết bị này không cần cắt ống, không cần dừng hệ thống khi lắp đặt. Điều này giúp tiết kiệm chi phí thi công, đồng thời đảm bảo hệ thống vận hành liên tục.

Nhờ tính linh hoạt và độ chính xác cao, đồng hồ đo lưu lượng siêu âm kẹp ngoài ngày càng được sử dụng phổ biến trong nhiều lĩnh vực như:

1. Cấp thoát nước
2. Hệ thống HVAC
3. Nhà máy điện
4. Công nghiệp hóa chất
5. Ngành dầu khí
6. Thực phẩm và đồ uống

Thiết bị đặc biệt phù hợp cho các ứng dụng kiểm tra lưu lượng tạm thời, đo kiểm hệ thống hoặc giám sát đường ống lớn.

2. Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Đồng hồ đo lưu lượng siêu âm kẹp ngoài hoạt động dựa trên nguyên lý chênh lệch thời gian truyền sóng siêu âm (Transit-Time).

Hai đầu dò siêu âm được gắn ở hai vị trí trên thành ống. Một đầu dò phát tín hiệu siêu âm và đầu dò còn lại nhận tín hiệu.

Sóng siêu âm được truyền theo hai hướng:

1. Theo chiều dòng chảy
2. Ngược chiều dòng chảy

Khi chất lỏng trong ống đang chuyển động, thời gian truyền sóng theo chiều dòng chảy sẽ nhanh hơn so với khi truyền ngược chiều dòng chảy. Bộ xử lý trung tâm sẽ tính toán sự chênh lệch thời gian này để xác định:

1. Vận tốc dòng chảy
2. Lưu lượng thể tích
3. Tổng lưu lượng

Công thức tính lưu lượng cơ bản:

Q = V × A

Trong đó:

1. Q: Lưu lượng
2. V: Vận tốc dòng chảy
3. A: Diện tích tiết diện ống

Nhờ công nghệ siêu âm, thiết bị có thể đo lưu lượng mà không cần tiếp xúc trực tiếp với chất lỏng.

3. Cấu tạo của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Một hệ thống đo lưu lượng siêu âm kẹp ngoài thường bao gồm ba bộ phận chính.

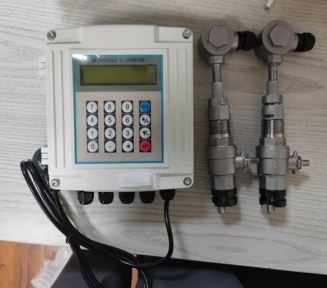

3.1 Bộ xử lý trung tâm (Transmitter)

Đây là bộ phận quan trọng nhất của thiết bị, có nhiệm vụ:

1. Phát và nhận tín hiệu siêu âm
2. Xử lý dữ liệu đo
3. Tính toán lưu lượng
4. Hiển thị kết quả trên màn hình

Nhiều dòng thiết bị hiện nay còn tích hợp các giao thức truyền thông như:

1. Modbus
2. RS485
3. 4–20mA
4. HART

Nhờ đó thiết bị có thể kết nối với hệ thống SCADA hoặc hệ thống giám sát nhà máy.

3.2 Đầu dò siêu âm (Ultrasonic Sensors)

Đầu dò siêu âm là bộ phận trực tiếp phát và nhận tín hiệu sóng siêu âm.

Các đầu dò được kẹp bên ngoài đường ống và thường có nhiều loại để phù hợp với các kích thước ống khác nhau như:

1. DN15 – DN100
2. DN100 – DN1000
3. DN1000 – DN6000

Chất liệu đầu dò thường được thiết kế chịu được môi trường công nghiệp khắc nghiệt.

3.3 Bộ kẹp và giá đỡ

Bộ kẹp giúp cố định đầu dò vào thành ống với khoảng cách chính xác. Việc lắp đặt đúng vị trí sẽ giúp đảm bảo độ chính xác của phép đo.

Ngoài ra, trong quá trình lắp đặt thường sử dụng gel siêu âm để tăng khả năng truyền tín hiệu giữa đầu dò và thành ống.

4. Ưu điểm của đồng hồ đo lưu lượng siêu âm kẹp ngoài

So với các thiết bị đo lưu lượng truyền thống, đồng hồ siêu âm kẹp ngoài sở hữu nhiều ưu điểm nổi bật.

4.1 Lắp đặt nhanh và không xâm lấn

Thiết bị được gắn bên ngoài đường ống nên:

1. Không cần cắt ống
2. Không cần dừng hệ thống
3. Không ảnh hưởng đến dòng chảy

Điều này giúp tiết kiệm thời gian và chi phí lắp đặt.

4.2 Không gây tổn thất áp suất

Do không tiếp xúc trực tiếp với chất lỏng nên đồng hồ không tạo ra cản trở trong đường ống, từ đó không gây sụt áp hệ thống.

4.3 Độ chính xác cao

Các thiết bị hiện đại có thể đạt độ chính xác:

±1% đến ±2% giá trị đo

Đây là mức độ chính xác phù hợp cho hầu hết các ứng dụng công nghiệp.

4.4 Tuổi thọ cao

Do không tiếp xúc với chất lỏng nên thiết bị:

1. Không bị ăn mòn
2. Không bị đóng cặn
3. Ít phải bảo trì

Điều này giúp kéo dài tuổi thọ của thiết bị.

4.5 Linh hoạt và dễ di chuyển

Đối với các dòng thiết bị cầm tay, người dùng có thể dễ dàng di chuyển và đo lưu lượng tại nhiều vị trí khác nhau trong hệ thống.

5. Ứng dụng của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Nhờ những ưu điểm vượt trội, thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

5.1 Ngành cấp thoát nước

Trong hệ thống cấp nước, đồng hồ siêu âm kẹp ngoài được sử dụng để:

1. Kiểm tra lưu lượng đường ống
2. Phát hiện thất thoát nước
3. Giám sát hệ thống cấp nước đô thị

5.2 Hệ thống HVAC

Trong các hệ thống điều hòa trung tâm, thiết bị giúp:

1. Đo lưu lượng nước lạnh
2. Giám sát hệ thống chiller
3. Tối ưu hiệu suất năng lượng

5.3 Nhà máy điện

Trong các nhà máy nhiệt điện hoặc thủy điện, đồng hồ được sử dụng để đo:

1. Lưu lượng nước làm mát
2. Lưu lượng nước tuần hoàn
3. Lưu lượng nước cấp

5.4 Công nghiệp hóa chất

Đối với các loại hóa chất ăn mòn, việc sử dụng thiết bị đo không tiếp xúc giúp giảm nguy cơ hư hỏng thiết bị và tăng độ an toàn.

5.5 Ngành dầu khí

Trong ngành dầu khí, thiết bị được sử dụng để:

1. Kiểm tra lưu lượng tạm thời
2. Kiểm định hệ thống đo
3. Giám sát vận hành đường ống

6. Các loại đồng hồ đo lưu lượng siêu âm kẹp ngoài phổ biến

Trên thị trường hiện nay, đồng hồ siêu âm kẹp ngoài được chia thành nhiều loại khác nhau.

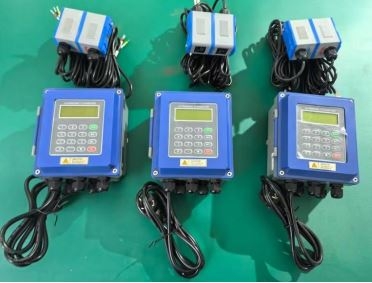

6.1 Đồng hồ siêu âm kẹp ngoài cố định

Loại này được lắp đặt cố định trên đường ống và sử dụng lâu dài trong hệ thống.

Ưu điểm:

1. Độ ổn định cao
2. Kết nối hệ thống điều khiển
3. Phù hợp cho nhà máy

6.2 Đồng hồ siêu âm kẹp ngoài cầm tay

Đây là thiết bị di động, thường dùng cho mục đích:

1. Kiểm tra lưu lượng tạm thời
2. Hiệu chuẩn đồng hồ khác
3. Khảo sát hệ thống

6.3 Đồng hồ siêu âm đa kênh

Loại này sử dụng nhiều cặp đầu dò giúp tăng độ chính xác khi đo các đường ống lớn.

7. Lưu ý khi lựa chọn đồng hồ đo lưu lượng siêu âm kẹp ngoài

Để lựa chọn thiết bị phù hợp, cần xem xét các yếu tố sau.

7.1 Kích thước đường ống

Cần xác định chính xác đường kính danh nghĩa (DN) của ống để chọn loại đầu dò phù hợp.

7.2 Vật liệu đường ống

Một số vật liệu phổ biến:

1. Thép
2. Inox
3. Gang
4. PVC
5. HDPE

Vật liệu ống sẽ ảnh hưởng đến khả năng truyền sóng siêu âm.

7.3 Loại chất lỏng

Thiết bị hoạt động tốt nhất với các chất lỏng:

1. Nước sạch
2. Nước làm mát
3. Dầu
4. Hóa chất

Tuy nhiên nếu chất lỏng chứa nhiều bọt khí hoặc cặn rắn, độ chính xác có thể giảm.

7.4 Điều kiện nhiệt độ và áp suất

Cần kiểm tra thông số kỹ thuật của đầu dò để đảm bảo thiết bị hoạt động ổn định trong điều kiện nhiệt độ và áp suất của hệ thống.

8. Câu hỏi thường gặp (FAQ)

Đồng hồ siêu âm kẹp ngoài có chính xác không?

Có. Trong điều kiện lắp đặt đúng kỹ thuật, thiết bị có thể đạt độ chính xác từ ±1% đến ±2%.

Có thể lắp đồng hồ khi hệ thống đang hoạt động không?

Có. Đây là ưu điểm lớn của thiết bị vì không cần dừng hệ thống.

Đồng hồ có đo được nước thải không?

Có thể đo được nếu nước thải không chứa quá nhiều bọt khí hoặc chất rắn lơ lửng.

9. Kết luận

Đồng hồ đo lưu lượng siêu âm kẹp ngoài là giải pháp đo lưu lượng hiện đại với nhiều ưu điểm như lắp đặt nhanh, không xâm lấn, độ chính xác cao và chi phí bảo trì thấp. Thiết bị phù hợp với nhiều lĩnh vực từ cấp nước, HVAC đến dầu khí và hóa chất.

Việc lựa chọn đúng loại đồng hồ và lắp đặt đúng kỹ thuật sẽ giúp hệ thống đo lường hoạt động hiệu quả, đảm bảo độ chính xác và tối ưu chi phí vận hành trong dài hạn.
