Các loại đồng hồ đo lưu lượng hơi phổ biến trong công nghiệp

Đồng hồ đo lưu lượng hơi là thiết bị dùng để đo lượng hơi nước (steam) đi qua đường ống trong một khoảng thời gian nhất định. Thiết bị này được sử dụng rộng rãi trong các hệ thống nồi hơi, nhà máy nhiệt điện, thực phẩm, dệt nhuộm và hóa chất nhằm kiểm soát tiêu thụ năng lượng và tối ưu hiệu suất sản xuất.

Hiện nay trên thị trường có nhiều công nghệ đo lưu lượng hơi khác nhau. Dưới đây là các loại đồng hồ đo lưu lượng hơi phổ biến nhất được sử dụng trong công nghiệp.

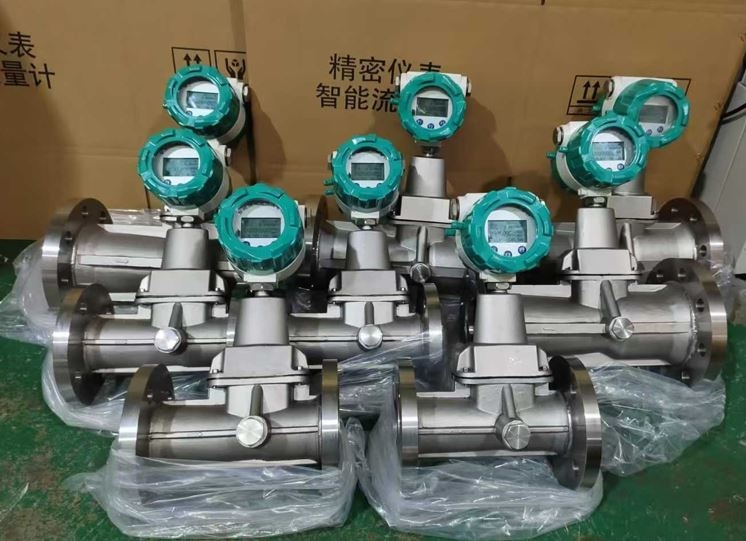

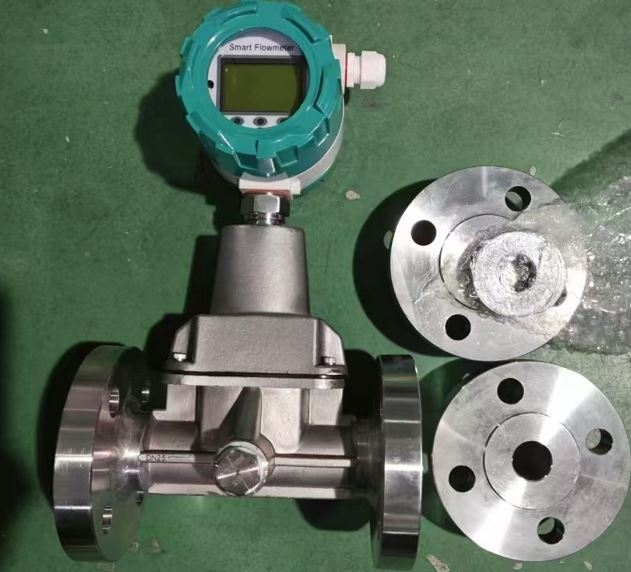

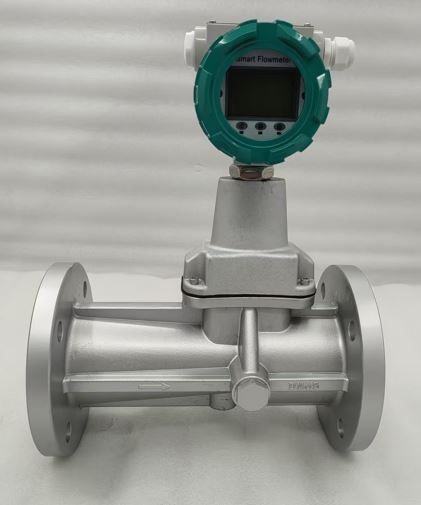

1. Đồng hồ đo lưu lượng hơi Vortex

Đồng hồ đo lưu lượng Vortex là loại phổ biến nhất để đo hơi công nghiệp. Thiết bị hoạt động dựa trên hiện tượng xoáy Kármán (Vortex Shedding) được tạo ra khi dòng hơi đi qua một vật cản trong thân đồng hồ.

Ưu điểm

1. Độ chính xác cao (±1 – ±1.5%)
2. Chịu được nhiệt độ và áp suất cao
3. Không có bộ phận chuyển động → ít bảo trì
4. Tuổi thọ thiết bị dài

Nhược điểm

1. Không đo tốt lưu lượng quá nhỏ
2. Cần đoạn ống thẳng trước và sau khi lắp đặt

Ứng dụng

1. Hệ thống hơi nồi hơi
2. Nhà máy nhiệt điện
3. Nhà máy thực phẩm – đồ uống
4. Hệ thống HVAC

👉 Đây là loại đồng hồ đo hơi được sử dụng nhiều nhất hiện nay.

2. Đồng hồ đo lưu lượng hơi Orifice (chênh áp)

Orifice flow meter là thiết bị đo lưu lượng dựa trên nguyên lý chênh lệch áp suất khi dòng hơi đi qua tấm lỗ (orifice plate). Khi dòng chảy bị thu hẹp, áp suất giảm và sự chênh lệch áp suất này được dùng để tính toán lưu lượng.

Ưu điểm

1. Cấu tạo đơn giản
2. Chi phí thấp
3. Phù hợp hệ thống hơi lớn

Nhược điểm

1. Tổn thất áp suất lớn
2. Độ chính xác thấp hơn Vortex
3. Cần hiệu chuẩn định kỳ

Ứng dụng

1. Nhà máy điện
2. Hệ thống hơi công suất lớn
3. Hệ thống đo lưu lượng tiêu chuẩn

3. Đồng hồ đo lưu lượng hơi Turbine

Turbine flow meter hoạt động dựa trên cánh quạt (tuabin) quay theo dòng chảy. Khi hơi đi qua, cánh quạt quay và cảm biến sẽ đo tốc độ quay để tính lưu lượng.

Ưu điểm

1. Độ chính xác cao
2. Phản hồi nhanh với thay đổi lưu lượng

Nhược điểm

1. Có bộ phận chuyển động → dễ mài mòn
2. Không phù hợp môi trường nhiệt độ quá cao

Ứng dụng

1. Khí nén
2. Khí tự nhiên
3. Một số hệ thống hơi áp suất thấp

4. Đồng hồ đo lưu lượng hơi siêu âm (Ultrasonic)

Ultrasonic flow meter sử dụng sóng siêu âm để đo vận tốc dòng chảy trong đường ống. Thiết bị có thể đo bằng phương pháp clamp-on (kẹp ngoài ống) mà không cần cắt ống.

Ưu điểm

1. Không cần cắt ống
2. Không gây tổn thất áp suất
3. Lắp đặt nhanh

Nhược điểm

1. Độ chính xác phụ thuộc vào điều kiện dòng chảy
2. Giá thành khá cao

Ứng dụng

1. Hệ thống năng lượng
2. Đường ống lớn
3. Hệ thống cần lắp đặt nhanh

5. Đồng hồ đo lưu lượng hơi Thermal Mass

Thermal Mass Flow Meter đo lưu lượng dựa trên sự thay đổi nhiệt độ của cảm biến khi dòng khí hoặc hơi đi qua.

Ưu điểm

1. Đo trực tiếp lưu lượng khối lượng
2. Không cần bù nhiệt độ hoặc áp suất

Nhược điểm

1. Không phù hợp với hơi bão hòa có nhiều nước ngưng
2. Giá thành cao

Ứng dụng

1. Hệ thống khí công nghiệp
2. Khí nén
3. Hệ thống đo năng lượng

So sánh nhanh các loại đồng hồ đo lưu lượng hơi

Nên chọn loại đồng hồ đo lưu lượng hơi nào?

Trong các loại trên, đồng hồ đo lưu lượng Vortex thường là lựa chọn tối ưu cho hệ thống hơi vì:

1. Hoạt động ổn định trong môi trường nhiệt độ và áp suất cao
2. Độ bền cao và ít bảo trì
3. Phù hợp với hầu hết hệ thống hơi công nghiệp

Vì vậy, trong thực tế hơn 70% hệ thống đo hơi hiện nay sử dụng Vortex Flow Meter.

✅ Kết luận:
Hiện nay có nhiều loại đồng hồ đo lưu lượng hơi như Vortex, Orifice, Turbine, Ultrasonic và Thermal Mass. Mỗi loại có nguyên lý hoạt động và ứng dụng khác nhau. Tuy nhiên, đối với các hệ thống hơi công nghiệp hiện đại, đồng hồ Vortex vẫn là giải pháp phổ biến nhất nhờ độ chính xác cao, độ bền tốt và chi phí hợp lý.
