Đồng hồ đo lưu lượng hơi màn hình rời là gì?

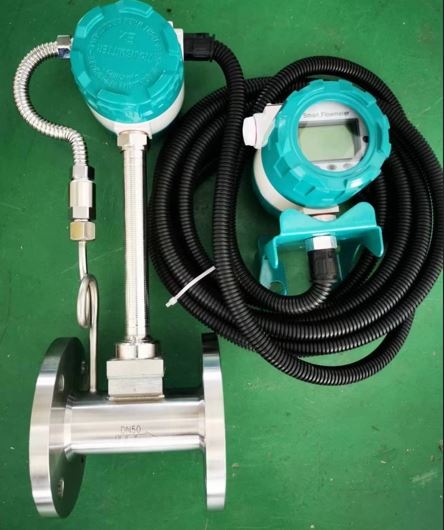

Đồng hồ đo lưu lượng hơi màn hình rời (Remote Display Vortex Flow Meter) là thiết bị đo lưu lượng hơi trong đường ống công nghiệp, trong đó bộ cảm biến đo và màn hình hiển thị được tách rời nhau.

Thông thường, cảm biến đo lưu lượng sẽ được lắp trực tiếp trên đường ống hơi, còn màn hình hiển thị (transmitter) được đặt ở vị trí khác thông qua dây tín hiệu.

Giải pháp này được sử dụng rất phổ biến trong các hệ thống:

1. Nhà máy nhiệt điện
2. Hệ thống nồi hơi công nghiệp
3. Nhà máy thực phẩm – đồ uống
4. Nhà máy dệt nhuộm
5. Nhà máy hóa chất

Nhờ thiết kế màn hình rời, thiết bị giúp người vận hành dễ dàng quan sát dữ liệu lưu lượng hơi ngay tại tủ điều khiển hoặc phòng vận hành.

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi màn hình rời thường sử dụng công nghệ Vortex để đo lưu lượng.

Khi hơi đi qua thanh tạo xoáy (Bluff Body) bên trong thân đồng hồ:

1. Dòng hơi tạo ra các xoáy Karman phía sau thanh cản.
2. Các xoáy xuất hiện luân phiên hai bên.
3. Cảm biến sẽ phát hiện tần số xoáy.
4. Bộ xử lý sẽ chuyển đổi tần số thành lưu lượng hơi.

Sau đó dữ liệu được truyền đến màn hình hiển thị rời để người vận hành theo dõi.

Cấu tạo của đồng hồ đo lưu lượng hơi màn hình rời

Một hệ thống đồng hồ đo lưu lượng hơi loại màn hình rời thường gồm 3 phần chính:

1. Cảm biến đo lưu lượng

Cảm biến được lắp trực tiếp trên đường ống và có nhiệm vụ:

1. Phát hiện xoáy dòng chảy
2. Ghi nhận dao động áp suất
3. Chuyển đổi thành tín hiệu điện

Vật liệu phổ biến:

1. Inox 304
2. Inox 316

Khả năng chịu nhiệt có thể lên tới 350°C – 400°C.

2. Bộ truyền tín hiệu

Bộ transmitter nhận tín hiệu từ cảm biến và thực hiện:

1. Xử lý dữ liệu
2. Tính toán lưu lượng
3. Truyền dữ liệu về màn hình

Thiết bị này thường được đặt:

1. Trong tủ điện
2. Trong phòng điều khiển

3. Màn hình hiển thị rời

Màn hình hiển thị giúp người vận hành theo dõi:

1. Lưu lượng tức thời
2. Tổng lưu lượng
3. Nhiệt độ
4. Áp suất

Một số màn hình còn cho phép:

1. Cài đặt thông số
2. Cảnh báo lỗi
3. Kết nối hệ thống PLC

Ưu điểm của đồng hồ đo lưu lượng hơi màn hình rời

Đây là phần quan trọng giúp bài viết SEO mạnh vì nhiều người tìm kiếm lợi ích của loại thiết bị này.

1. Dễ quan sát và vận hành

Một trong những ưu điểm lớn nhất của đồng hồ đo lưu lượng hơi màn hình rời là khả năng hiển thị linh hoạt.

Màn hình có thể được lắp:

1. Trong tủ điều khiển
2. Trong phòng vận hành
3. Tại khu vực dễ quan sát

Điều này giúp kỹ thuật viên:

1. Theo dõi lưu lượng dễ dàng
2. Không cần đến gần đường ống hơi nóng

2. An toàn cho người vận hành

Hệ thống đường ống hơi thường có:

1. Nhiệt độ rất cao
2. Áp suất lớn

Nếu màn hình gắn trực tiếp trên đường ống sẽ:

1. Khó đọc
2. Nguy hiểm khi kiểm tra

Với thiết kế màn hình rời, người vận hành có thể theo dõi dữ liệu ở vị trí an toàn.

3. Tăng tuổi thọ thiết bị điện tử

Các khu vực đường ống hơi thường có:

1. Nhiệt độ cao
2. Độ rung lớn
3. Độ ẩm cao

Việc tách màn hình ra khỏi cảm biến giúp:

1. Bảo vệ mạch điện tử
2. Tăng tuổi thọ thiết bị
3. Giảm lỗi hiển thị

4. Phù hợp với hệ thống tự động hóa

Đồng hồ đo lưu lượng hơi màn hình rời thường hỗ trợ nhiều loại tín hiệu:

1. 4–20mA
2. Pulse
3. RS485 Modbus
4. HART

Nhờ vậy thiết bị có thể kết nối dễ dàng với:

1. PLC
2. SCADA
3. DCS

Điều này giúp nhà máy giám sát lưu lượng hơi theo thời gian thực.

5. Linh hoạt trong lắp đặt

Với thiết kế màn hình tách rời, hệ thống có thể:

1. Lắp đặt ở vị trí khó tiếp cận
2. Dễ dàng bảo trì
3. Dễ thay thế linh kiện

Đây là ưu điểm rất lớn trong các nhà máy có không gian đường ống phức tạp.

Thông số kỹ thuật phổ biến

Một số thông số kỹ thuật thường gặp của đồng hồ đo lưu lượng hơi màn hình rời:

1. Kích thước: DN15 – DN300
2. Nhiệt độ làm việc: -40°C đến 350°C
3. Áp suất làm việc: PN16 – PN40
4. Độ chính xác: ±1% – ±1.5%
5. Vật liệu: SS304 / SS316
6. Điện áp nguồn: 24VDC hoặc 220VAC
7. Tín hiệu đầu ra:
   1. 4–20mA
   2. Pulse
   3. RS485 Modbus
   4. HART

Ứng dụng của đồng hồ đo lưu lượng hơi màn hình rời

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

Nhà máy thực phẩm

Đo lưu lượng hơi trong:

1. Hệ thống thanh trùng
2. Hệ thống nấu
3. Hệ thống sấy

Nhà máy nhiệt điện

Giám sát lưu lượng hơi trong:

1. Hệ thống turbine
2. Hệ thống nồi hơi

Nhà máy dệt nhuộm

Đo hơi cho:

1. Máy nhuộm
2. Hệ thống gia nhiệt

Nhà máy hóa chất

Đo lưu lượng:

1. Hơi quá nhiệt
2. Khí công nghiệp

Vì sao nên chọn đồng hồ đo lưu lượng hơi màn hình rời?

So với loại màn hình liền, đồng hồ đo lưu lượng hơi màn hình rời mang lại nhiều lợi ích:

1. Dễ quan sát dữ liệu
2. An toàn khi vận hành
3. Bảo vệ thiết bị điện tử
4. Tăng tuổi thọ đồng hồ
5. Dễ tích hợp hệ thống tự động hóa

Vì vậy, loại đồng hồ này thường được sử dụng trong các nhà máy lớn hoặc hệ thống hơi phức tạp.

Kết luận

Đồng hồ đo lưu lượng hơi màn hình rời là giải pháp đo lưu lượng hiện đại, giúp nhà máy kiểm soát chính xác lượng hơi tiêu thụ. Với các ưu điểm như hiển thị linh hoạt, an toàn vận hành, độ bền cao và dễ tích hợp hệ thống tự động, thiết bị này đang ngày càng được ứng dụng rộng rãi trong ngành công nghiệp.

Nếu bạn đang tìm giải pháp đo lưu lượng hơi chính xác và ổn định, đồng hồ Vortex màn hình rời là lựa chọn rất đáng cân nhắc.
