Đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi (Steam Flow Meter)

Đồng hồ đo lưu lượng hơi là thiết bị dùng để đo lượng hơi nước (steam) đi qua đường ống trong một khoảng thời gian nhất định. Nó thường được sử dụng trong nhà máy, lò hơi, hệ thống sấy, hệ thống HVAC và các dây chuyền công nghiệp.

1. Chức năng chính

1. Đo lưu lượng hơi (kg/h, t/h hoặc Nm³/h).
2. Giám sát tiêu thụ hơi của thiết bị hoặc toàn nhà máy.
3. Tối ưu hiệu suất lò hơi.
4. Kiểm soát năng lượng và chi phí vận hành.

Ví dụ:
Một nhà máy có thể dùng đồng hồ để biết máy sấy đang tiêu thụ bao nhiêu kg hơi/giờ.

2. Các loại đồng hồ đo lưu lượng hơi phổ biến

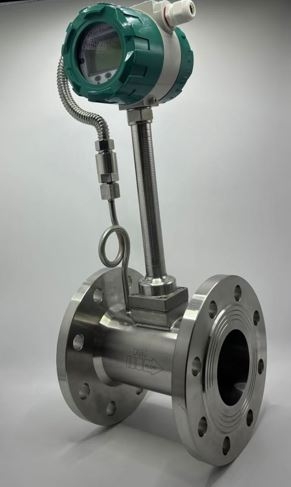

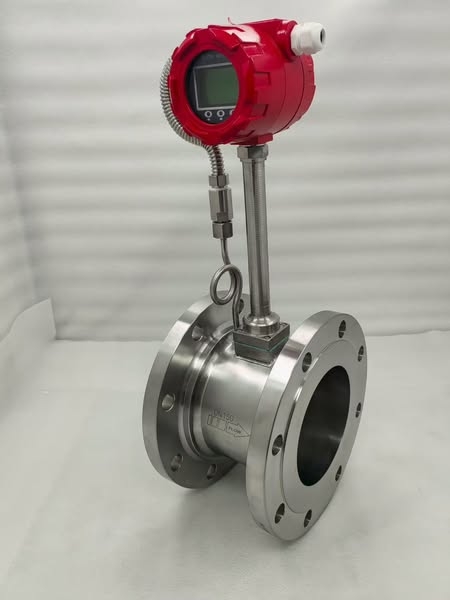

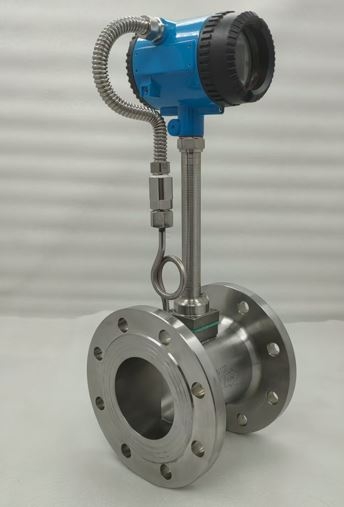

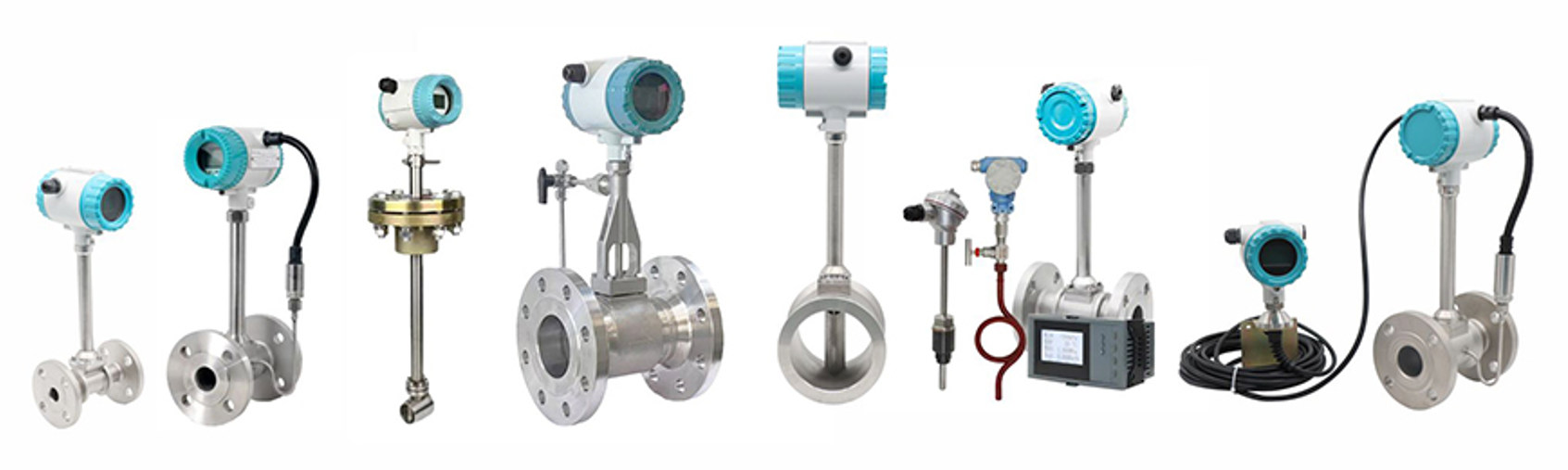

1️⃣ Đồng hồ vortex (Vortex flow meter)

Nguyên lý:
Dựa trên hiện tượng xoáy Karman khi dòng hơi đi qua vật cản.

Ưu điểm

1. Phổ biến nhất cho đo hơi
2. Độ chính xác cao
3. Chịu nhiệt độ và áp suất cao

Ứng dụng

1. Hơi bão hòa
2. Hơi quá nhiệt

2️⃣ Đồng hồ Orifice (tấm tiết lưu)

Nguyên lý:
Đo chênh áp trước và sau tấm lỗ để tính lưu lượng.

Ưu điểm

1. Cấu tạo đơn giản
2. Giá rẻ
3. Phù hợp đường ống lớn

Nhược điểm

1. Tổn thất áp suất
2. Cần hiệu chuẩn tốt

3️⃣ Đồng hồ thermal mass

Nguyên lý:
Đo sự thay đổi nhiệt của cảm biến khi dòng hơi đi qua.

Ưu điểm

1. Đo trực tiếp lưu lượng khối lượng (kg/h)
2. Độ nhạy cao với lưu lượng thấp

Nhược điểm

1. Ít phổ biến hơn cho hơi áp cao

3. Thông số quan trọng khi chọn đồng hồ

Khi chọn đồng hồ đo lưu lượng hơi cần biết:

1. Đường kính ống (DN): DN50, DN100, DN200...
2. Áp suất hơi (bar)
3. Nhiệt độ hơi (°C)
4. Loại hơi:
   1. Hơi bão hòa
   2. Hơi quá nhiệt
5. Dải lưu lượng cần đo (kg/h)

4. Vị trí lắp đặt đúng

Để đo chính xác:

1. Có đoạn ống thẳng trước đồng hồ: 10D
2. Sau đồng hồ: 5D
3. Lắp bẫy hơi (steam trap) trước đồng hồ
4. Tránh rung động mạnh

✅ Tóm lại:
Trong công nghiệp, đồng hồ vortex là loại được dùng nhiều nhất để đo lưu lượng hơi vì độ ổn định và độ chính xác cao.
