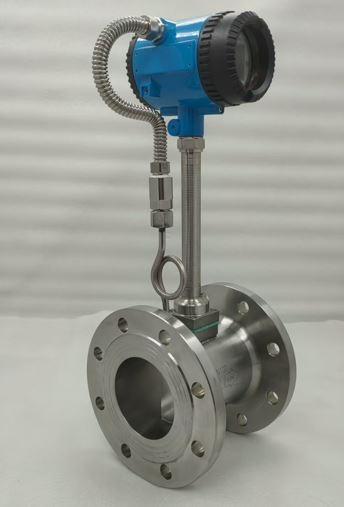

Đồng hồ đo lưu lượng hơi Vortex là gì?

Đồng hồ đo lưu lượng hơi loại Vortex (Vortex Flow Meter) là thiết bị đo lưu lượng công nghiệp hoạt động dựa trên nguyên lý xoáy Karman. Khi dòng hơi hoặc chất lỏng đi qua vật cản trong thân đồng hồ, các dòng xoáy sẽ được tạo ra và cảm biến sẽ ghi nhận tần số xoáy để tính toán lưu lượng.

Loại đồng hồ này được sử dụng phổ biến trong các hệ thống:

1. Đường ống hơi bão hòa
2. Hệ thống hơi quá nhiệt
3. Đường ống khí công nghiệp
4. Hệ thống nước nóng

Nhờ khả năng chịu nhiệt cao, độ chính xác ổn định và ít bảo trì, đồng hồ Vortex là giải pháp lý tưởng để đo lưu lượng hơi trong nhà máy.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Vortex

Đồng hồ Vortex hoạt động dựa trên hiện tượng vortex shedding – sự hình thành xoáy phía sau một vật cản trong dòng chảy.

Khi lưu chất đi qua thanh tạo xoáy (Bluff Body) bên trong thân đồng hồ:

1. Dòng chảy bị tách ra hai bên.
2. Các xoáy luân phiên được tạo ra phía sau thanh cản.
3. Tần số của các xoáy này tỷ lệ với vận tốc dòng chảy.

Cảm biến bên trong đồng hồ sẽ:

1. Phát hiện tần số xoáy
2. Chuyển đổi thành tín hiệu điện
3. Bộ xử lý tính toán lưu lượng thể tích hoặc lưu lượng khối

Nguyên lý này giúp đồng hồ hoạt động ổn định và ít bị ảnh hưởng bởi áp suất hoặc nhiệt độ.

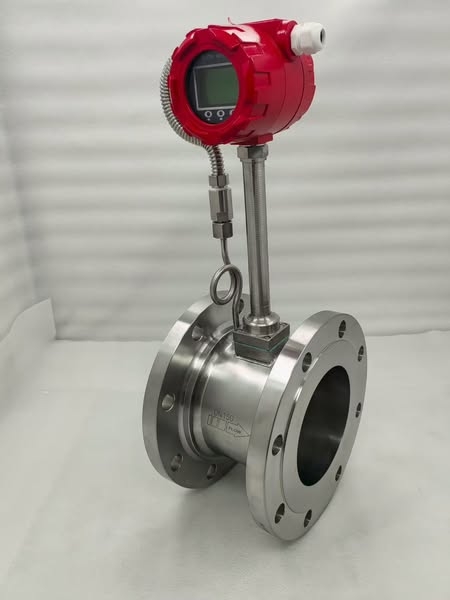

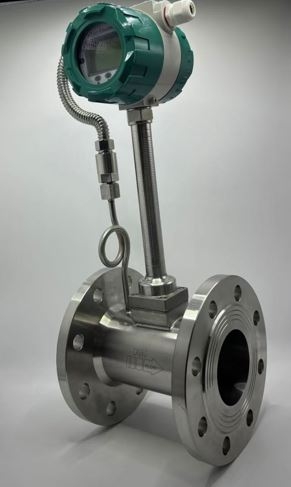

Cấu tạo của đồng hồ đo lưu lượng hơi Vortex

Một đồng hồ Vortex tiêu chuẩn gồm các bộ phận chính sau:

1. Thân đồng hồ

Thân đồng hồ thường được chế tạo từ:

1. Inox 304
2. Inox 316

Đặc điểm:

1. Chịu nhiệt độ cao
2. Chống ăn mòn tốt
3. Độ bền cơ học cao

2. Thanh tạo xoáy (Bluff Body)

Đây là bộ phận quan trọng giúp:

1. Tạo xoáy Karman
2. Ổn định dòng chảy

Thiết kế của thanh cản ảnh hưởng trực tiếp đến độ chính xác của thiết bị.

3. Cảm biến phát hiện xoáy

Cảm biến thường là:

1. Piezoelectric sensor
2. Pressure sensor

Nhiệm vụ của cảm biến:

1. Ghi nhận dao động áp suất do xoáy tạo ra
2. Chuyển thành tín hiệu điện

4. Bộ chuyển đổi tín hiệu (Transmitter)

Bộ transmitter có nhiệm vụ:

1. Xử lý tín hiệu từ cảm biến
2. Chuyển đổi sang tín hiệu chuẩn công nghiệp

Đây cũng là nơi cấp nguồn và giao tiếp với hệ thống điều khiển.

Điện áp nguồn của đồng hồ đo lưu lượng Vortex

Điện áp nguồn là yếu tố rất quan trọng khi lắp đặt đồng hồ Vortex trong hệ thống tự động hóa.

Các loại nguồn điện phổ biến gồm:

1. Nguồn 24VDC

Đây là loại nguồn phổ biến nhất.

Thông số điển hình:

1. Điện áp: 12 – 36 VDC
2. Chuẩn sử dụng: 24VDC

Ưu điểm:

1. An toàn
2. Tương thích tốt với PLC và hệ thống SCADA
3. Ít nhiễu tín hiệu

Nguồn 24VDC thường được dùng trong các hệ thống:

1. Nhà máy công nghiệp
2. Hệ thống điều khiển tự động
3. Tủ điều khiển PLC

2. Nguồn 220VAC

Một số dòng đồng hồ Vortex có thể sử dụng nguồn:

1. 85 – 265 VAC
2. Chuẩn: 220VAC

Ưu điểm:

1. Lắp đặt trực tiếp
2. Không cần bộ nguồn chuyển đổi

Loại này thường được dùng cho:

1. Hệ thống độc lập
2. Thiết bị hiển thị tại chỗ
3. Nhà máy không dùng PLC

3. Nguồn pin (Battery Powered)

Một số đồng hồ Vortex sử dụng pin lithium.

Đặc điểm:

1. Thời gian sử dụng: 3 – 5 năm
2. Không cần cấp nguồn ngoài

Phù hợp cho:

1. Khu vực không có điện
2. Hệ thống đo độc lập
3. Giám sát lưu lượng từ xa

Tín hiệu đầu ra của đồng hồ đo lưu lượng Vortex

Tín hiệu đầu ra giúp truyền dữ liệu lưu lượng về PLC, DCS hoặc hệ thống giám sát.

Các loại tín hiệu phổ biến gồm:

1. Tín hiệu analog 4–20mA

Đây là tín hiệu tiêu chuẩn trong công nghiệp.

Nguyên lý:

1. 4mA = lưu lượng thấp nhất

2. 20mA = lưu lượng cao nhất

Ưu điểm:

1. Chống nhiễu tốt
2. Truyền xa được
3. Phù hợp với PLC

Tín hiệu này thường dùng để:

1. Điều khiển
2. Giám sát lưu lượng

2. Tín hiệu xung (Pulse Output)

Tín hiệu xung dùng để:

1. Đếm tổng lưu lượng
2. Kết nối với bộ đếm

Mỗi xung tương ứng với một lượng lưu chất nhất định.

Ứng dụng:

1. Hệ thống tính toán năng lượng
2. Đo tổng lượng hơi tiêu thụ

3. Tín hiệu RS485 Modbus

RS485 Modbus là giao thức truyền thông số phổ biến.

Đặc điểm:

1. Truyền dữ liệu kỹ thuật số
2. Kết nối nhiều thiết bị
3. Khoảng cách truyền xa

Dữ liệu có thể đọc được:

1. Lưu lượng tức thời
2. Tổng lưu lượng
3. Nhiệt độ
4. Áp suất
5. Trạng thái thiết bị

4. Giao thức HART

HART là giao thức truyền thông chồng lên tín hiệu 4–20mA.

Ưu điểm:

1. Cho phép cấu hình thiết bị từ xa
2. Đọc nhiều thông số

Phù hợp cho:

1. Hệ thống DCS
2. Nhà máy lớn

Thông số kỹ thuật điển hình của đồng hồ Vortex

Một đồng hồ đo lưu lượng hơi Vortex thường có các thông số như sau:

1. Kích thước: DN15 – DN300
2. Nhiệt độ làm việc: -40°C đến 350°C
3. Áp suất làm việc: PN16 – PN40
4. Độ chính xác: ±1% – ±1.5%
5. Vật liệu thân: SS304 / SS316
6. Điện áp nguồn: 24VDC / 220VAC
7. Tín hiệu ra: 4–20mA / Pulse / RS485 / HART

Ứng dụng của đồng hồ đo lưu lượng hơi Vortex

Thiết bị được sử dụng trong nhiều ngành công nghiệp:

Nhà máy thực phẩm

Đo lưu lượng hơi cho:

1. Thanh trùng
2. Gia nhiệt
3. Nấu

Nhà máy nhiệt điện

Sử dụng để:

1. Giám sát hệ thống hơi
2. Kiểm soát hiệu suất nồi hơi

Nhà máy dệt nhuộm

Đo hơi cho:

1. Máy nhuộm
2. Hệ thống sấy

Nhà máy hóa chất

Đo lưu lượng:

1. Hơi quá nhiệt
2. Khí công nghiệp

Lưu ý khi lắp đặt đồng hồ Vortex

Để đảm bảo đo chính xác, cần lưu ý:

1. Đoạn ống thẳng trước đồng hồ: 10D
2. Đoạn ống sau đồng hồ: 5D
3. Tránh lắp gần van hoặc bơm
4. Lắp đúng chiều mũi tên dòng chảy

Việc lắp đặt đúng kỹ thuật giúp tăng độ chính xác và tuổi thọ thiết bị.

Kết luận

Đồng hồ đo lưu lượng hơi loại Vortex là thiết bị đo lưu lượng hiện đại, được sử dụng rộng rãi trong các hệ thống hơi công nghiệp. Với ưu điểm độ chính xác cao, chịu nhiệt tốt và ít bảo trì, thiết bị này mang lại hiệu quả lớn trong việc quản lý năng lượng.

Ngoài ra, việc lựa chọn đúng điện áp nguồn (24VDC hoặc 220VAC) và tín hiệu đầu ra phù hợp (4–20mA, Pulse, RS485, HART) sẽ giúp đồng hồ dễ dàng tích hợp với hệ thống điều khiển và giám sát của nhà máy.
