Đồng hồ đo lưu lượng hơi Thermal Mass (Thermal Mass Flow Meter) là thiết bị đo lưu lượng hoạt động dựa trên nguyên lý truyền nhiệt để xác định lưu lượng khối (Mass Flow) của khí hoặc hơi trong đường ống. Khác với nhiều loại lưu lượng kế khác đo lưu lượng thể tích, đồng hồ Thermal Mass có khả năng đo trực tiếp khối lượng lưu chất đi qua mà không cần bù thêm nhiệt độ hay áp suất.

Loại đồng hồ này thường được sử dụng trong các hệ thống:

• Đường ống hơi và khí công nghiệp

• Hệ thống khí nén

• Đường ống khí thiên nhiên

• Hệ thống khí đốt và khí kỹ thuật

Nhờ khả năng đo chính xác lưu lượng khối, Thermal Mass Flow Meter giúp các nhà máy kiểm soát tiêu thụ năng lượng và tối ưu hiệu suất vận hành.

Nguyên lý hoạt động của đồng hồ đo lưu lượng Thermal Mass

Đồng hồ đo lưu lượng Thermal Mass hoạt động dựa trên sự trao đổi nhiệt giữa cảm biến và dòng khí hoặc hơi.

Thiết bị thường có hai cảm biến nhiệt:

• Cảm biến nhiệt độ môi trường

• Cảm biến gia nhiệt

Nguyên lý hoạt động như sau:

1. Một cảm biến được làm nóng đến nhiệt độ cố định.

2. Khi dòng khí hoặc hơi đi qua, nó sẽ mang nhiệt ra khỏi cảm biến.

3. Mức độ mất nhiệt tỷ lệ với khối lượng dòng chảy.

4. Bộ xử lý sẽ tính toán và hiển thị lưu lượng khối của lưu chất.

Nhờ nguyên lý này, thiết bị có thể đo trực tiếp lưu lượng khối mà không cần tính toán phức tạp.

Cấu tạo của đồng hồ đo lưu lượng hơi Thermal Mass

Một đồng hồ Thermal Mass thường gồm các bộ phận chính sau:

1. Cảm biến nhiệt

Cảm biến là thành phần quan trọng nhất của thiết bị.

Nhiệm vụ:

• Đo nhiệt độ dòng khí

• Phát hiện sự thay đổi nhiệt do dòng chảy gây ra

Cảm biến thường được làm từ:

• Inox 316

• Hợp kim chịu nhiệt

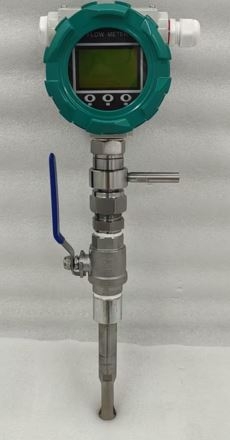

2. Thanh dò (Probe)

Thanh dò được đặt trực tiếp trong dòng chảy để tiếp xúc với lưu chất.

Đặc điểm:

• Chịu nhiệt tốt

• Chống ăn mòn

• Độ bền cao

3. Bộ xử lý tín hiệu (Transmitter)

Transmitter có nhiệm vụ:

• Xử lý tín hiệu từ cảm biến

• Tính toán lưu lượng khối

• Chuyển đổi sang tín hiệu đầu ra

4. Màn hình hiển thị

Màn hình giúp người vận hành theo dõi:

• Lưu lượng tức thời

• Tổng lưu lượng

• Nhiệt độ dòng chảy

• Trạng thái thiết bị

Ưu điểm của đồng hồ đo lưu lượng hơi Thermal Mass

1. Đo trực tiếp lưu lượng khối

Một trong những ưu điểm lớn nhất của Thermal Mass Flow Meter là khả năng đo trực tiếp lưu lượng khối lượng.

Điều này giúp:

• Không cần bù nhiệt độ

• Không cần bù áp suất

• Đo chính xác hơn trong nhiều ứng dụng khí

2. Độ chính xác cao

Đồng hồ Thermal Mass thường có độ chính xác:

±1% – ±1.5%

Thiết bị đặc biệt nhạy với lưu lượng thấp, điều mà nhiều loại đồng hồ khác khó đo chính xác.

3. Tổn thất áp suất rất thấp

Thiết bị có thiết kế đơn giản với thanh dò nhỏ, nên:

• Không gây cản trở dòng chảy

• Không làm giảm áp suất hệ thống

Điều này rất quan trọng trong các hệ thống khí và hơi áp suất thấp.

4. Phạm vi đo rộng (Turndown ratio lớn)

Thermal Mass có thể đo trong dải lưu lượng rộng:

Turndown ratio có thể đạt 100:1

Điều này giúp thiết bị hoạt động tốt ngay cả khi lưu lượng thay đổi lớn.

5. Chi phí vận hành thấp

Vì không có bộ phận chuyển động nên:

• Ít hư hỏng

• Ít bảo trì

• Tuổi thọ thiết bị cao

Thông số kỹ thuật của đồng hồ đo lưu lượng Thermal Mass

Một số thông số kỹ thuật phổ biến:

• Kích thước ống: DN15 – DN600

• Nhiệt độ làm việc: -20°C đến 200°C

• Áp suất làm việc: PN16 – PN40

• Độ chính xác: ±1% – ±1.5%

• Vật liệu: SS304 / SS316

• Điện áp nguồn: 24VDC hoặc 220VAC

• Tín hiệu đầu ra:

  • 4–20mA

  • Pulse

  • RS485 Modbus

  • HART

Ứng dụng của đồng hồ đo lưu lượng Thermal Mass

Đồng hồ Thermal Mass được ứng dụng trong nhiều lĩnh vực công nghiệp.

Hệ thống khí nén

Thiết bị giúp:

• Giám sát tiêu thụ khí nén

• Phát hiện rò rỉ khí

Hệ thống khí thiên nhiên

Được sử dụng để đo lưu lượng:

• Khí gas

• Khí đốt công nghiệp

Nhà máy hóa chất

Dùng để đo các loại khí:

• Nitơ

• Oxy

• CO₂

• Khí kỹ thuật

Hệ thống HVAC

Đồng hồ Thermal Mass dùng để đo:

• Lưu lượng khí trong hệ thống thông gió

• Lưu lượng khí cấp

So sánh đồng hồ Thermal Mass và Vortex

Khi nào nên sử dụng đồng hồ Thermal Mass?

Bạn nên chọn Thermal Mass Flow Meter khi:

• Cần đo lưu lượng khối lượng khí

• Lưu lượng thay đổi lớn

• Cần độ nhạy cao với lưu lượng thấp

• Muốn giảm tổn thất áp suất

Trong các hệ thống khí công nghiệp, đây là giải pháp đo lưu lượng hiệu quả và tiết kiệm chi phí vận hành.

Kết luận

Đồng hồ đo lưu lượng hơi Thermal Mass là thiết bị đo lưu lượng hiện đại dựa trên nguyên lý truyền nhiệt. Với các ưu điểm như đo trực tiếp lưu lượng khối, độ chính xác cao, tổn thất áp suất thấp và phạm vi đo rộng, thiết bị này ngày càng được ứng dụng rộng rãi trong các hệ thống khí và hơi công nghiệp.

Việc lựa chọn đúng loại đồng hồ đo lưu lượng sẽ giúp doanh nghiệp kiểm soát năng lượng tốt hơn, giảm chi phí vận hành và nâng cao hiệu suất sản xuất.
