Đồng Hồ Đo Lưu Lượng Siêu Âm Kẹp Ngoài

1. Đồng hồ đo lưu lượng siêu âm kẹp ngoài là gì?

Đồng hồ đo lưu lượng siêu âm kẹp ngoài (Clamp-on Ultrasonic Flow Meter) là thiết bị đo lưu lượng chất lỏng trong đường ống bằng công nghệ sóng siêu âm mà không cần cắt ống hoặc lắp đặt trực tiếp vào dòng chảy. Thiết bị sử dụng các đầu dò siêu âm được kẹp bên ngoài đường ống để đo vận tốc dòng chảy của chất lỏng.

Nhờ phương pháp đo không xâm lấn, loại đồng hồ này được ứng dụng rộng rãi trong nhiều ngành công nghiệp như:

1. Cấp thoát nước
2. HVAC (hệ thống điều hòa không khí)
3. Nhà máy điện
4. Công nghiệp hóa chất
5. Thực phẩm và đồ uống
6. Dầu khí

Với khả năng lắp đặt nhanh, độ chính xác cao và không làm gián đoạn hệ thống, đồng hồ đo lưu lượng siêu âm kẹp ngoài đang trở thành lựa chọn hàng đầu trong các hệ thống đo lường hiện đại.

2. Nguyên lý hoạt động của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Đồng hồ đo lưu lượng siêu âm kẹp ngoài hoạt động dựa trên nguyên lý truyền sóng siêu âm qua dòng chất lỏng bên trong đường ống. Hai đầu dò siêu âm được gắn đối diện nhau trên thành ống.

Thiết bị sẽ phát và nhận tín hiệu siêu âm theo hai hướng:

1. Theo chiều dòng chảy
2. Ngược chiều dòng chảy

Do vận tốc dòng chảy của chất lỏng, thời gian truyền sóng siêu âm giữa hai đầu dò sẽ có sự chênh lệch. Bộ xử lý trong thiết bị sẽ tính toán sự khác biệt này để xác định:

1. Vận tốc dòng chảy
2. Lưu lượng thể tích
3. Tổng lưu lượng

Công thức cơ bản:

Lưu lượng = Vận tốc dòng chảy × Diện tích tiết diện ống

Nhờ phương pháp đo này, thiết bị có thể đo lưu lượng với độ chính xác cao mà không cần tiếp xúc trực tiếp với chất lỏng.

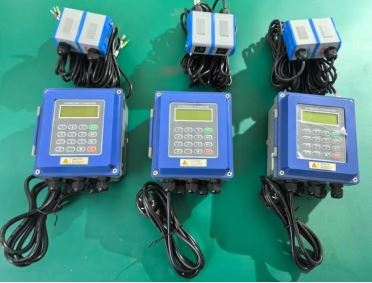

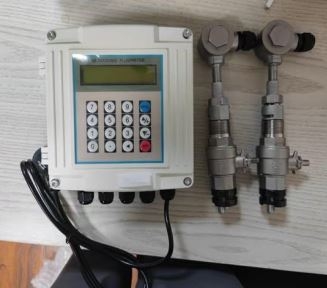

3. Cấu tạo của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Một bộ đồng hồ đo lưu lượng siêu âm kẹp ngoài thường bao gồm các thành phần chính sau:

3.1 Bộ xử lý trung tâm (Transmitter)

Đây là bộ phận quan trọng nhất của thiết bị, có nhiệm vụ:

1. Phát tín hiệu siêu âm
2. Nhận tín hiệu từ đầu dò
3. Xử lý dữ liệu đo
4. Hiển thị kết quả lưu lượng

Màn hình hiển thị thường là LCD hoặc màn hình màu, cho phép người dùng theo dõi thông số dễ dàng.

3.2 Đầu dò siêu âm (Ultrasonic Sensors)

Đầu dò được kẹp trực tiếp bên ngoài đường ống. Chức năng chính:

1. Phát sóng siêu âm
2. Nhận sóng siêu âm phản hồi

Đầu dò thường được thiết kế cho nhiều loại kích thước ống khác nhau từ DN15 đến DN6000.

3.3 Giá đỡ và bộ kẹp

Bộ kẹp giúp cố định đầu dò vào thành ống, đảm bảo khoảng cách chính xác giữa hai đầu dò để kết quả đo đạt độ chính xác tối ưu.

4. Ưu điểm của đồng hồ đo lưu lượng siêu âm kẹp ngoài

So với các loại đồng hồ đo lưu lượng truyền thống như turbine, điện từ hoặc vortex, đồng hồ siêu âm kẹp ngoài có nhiều ưu điểm vượt trội.

4.1 Lắp đặt không xâm lấn

Thiết bị không cần cắt ống, không cần dừng hệ thống, giúp giảm chi phí lắp đặt và tránh gián đoạn sản xuất.

4.2 Không gây tổn thất áp suất

Do không nằm trong đường ống nên đồng hồ không gây cản trở dòng chảy, đảm bảo hệ thống hoạt động ổn định.

4.3 Độ chính xác cao

Độ chính xác của thiết bị có thể đạt ±1% đến ±2%, phù hợp cho nhiều ứng dụng công nghiệp.

4.4 Phù hợp nhiều loại chất lỏng

Thiết bị có thể đo được nhiều loại chất lỏng như:

1. Nước sạch
2. Nước thải
3. Dầu
4. Hóa chất
5. Nước làm mát
6. Nước nóng

4.5 Bảo trì đơn giản

Do không tiếp xúc với chất lỏng nên thiết bị không bị ăn mòn hoặc đóng cặn, giúp giảm chi phí bảo trì.

5. Ứng dụng của đồng hồ đo lưu lượng siêu âm kẹp ngoài

Nhờ tính linh hoạt và khả năng đo chính xác, thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực.

5.1 Ngành cấp nước

Đồng hồ được sử dụng để:

1. Kiểm tra lưu lượng đường ống
2. Phát hiện thất thoát nước
3. Kiểm tra hệ thống cấp nước đô thị

5.2 Hệ thống HVAC

Trong các hệ thống điều hòa trung tâm, đồng hồ giúp:

1. Đo lưu lượng nước lạnh
2. Kiểm soát hiệu suất hệ thống
3. Tối ưu tiêu thụ năng lượng

5.3 Nhà máy điện

Thiết bị được sử dụng để đo:

1. Lưu lượng nước làm mát
2. Lưu lượng nước tuần hoàn
3. Lưu lượng nước cấp lò hơi

5.4 Công nghiệp hóa chất

Trong môi trường hóa chất ăn mòn, việc sử dụng thiết bị đo không tiếp xúc giúp tăng độ bền và giảm rủi ro hư hỏng.

5.5 Ngành dầu khí

Đồng hồ siêu âm kẹp ngoài được sử dụng để:

1. Kiểm tra lưu lượng tạm thời

2. Kiểm định hệ thống đo lưu lượng

3. Giám sát vận hành đường ống

6. Các loại đồng hồ đo lưu lượng siêu âm kẹp ngoài phổ biến

Trên thị trường hiện nay có nhiều dòng sản phẩm khác nhau, được phân loại theo mục đích sử dụng.

6.1 Đồng hồ siêu âm kẹp ngoài cố định

Loại này được lắp đặt cố định trên hệ thống đường ống và sử dụng lâu dài trong các nhà máy hoặc trạm xử lý nước.

6.2 Đồng hồ siêu âm kẹp ngoài cầm tay

Đây là thiết bị di động, thường được sử dụng cho mục đích:

1. Kiểm tra lưu lượng tạm thời
2. Hiệu chuẩn hệ thống
3. Kiểm tra thiết bị đo khác

6.3 Đồng hồ siêu âm đa kênh

Thiết bị có nhiều cặp đầu dò giúp đo lưu lượng với độ chính xác cao hơn, thường được dùng trong các ứng dụng yêu cầu độ chính xác cao.

7. Lưu ý khi lựa chọn đồng hồ đo lưu lượng siêu âm kẹp ngoài

Để lựa chọn thiết bị phù hợp, cần xem xét các yếu tố sau:

7.1 Kích thước đường ống

Cần xác định chính xác đường kính ống (DN) để chọn loại đầu dò phù hợp.

7.2 Vật liệu đường ống

Các loại vật liệu như:

1. Thép
2. Inox
3. PVC
4. Gang
5. HDPE

sẽ ảnh hưởng đến khả năng truyền sóng siêu âm.

7.3 Loại chất lỏng

Chất lỏng cần đo phải có khả năng truyền sóng siêu âm tốt và không chứa quá nhiều bọt khí hoặc cặn rắn.

7.4 Nhiệt độ và áp suất

Mỗi loại đầu dò đều có giới hạn nhiệt độ và áp suất nhất định, cần kiểm tra trước khi lựa chọn.

8. Kết luận

Đồng hồ đo lưu lượng siêu âm kẹp ngoài là giải pháp đo lưu lượng hiện đại với nhiều ưu điểm vượt trội như không xâm lấn, lắp đặt nhanh, độ chính xác cao và bảo trì đơn giản. Nhờ những đặc điểm này, thiết bị ngày càng được ứng dụng rộng rãi trong các ngành công nghiệp từ cấp nước, HVAC đến dầu khí và hóa chất.

Việc lựa chọn đúng loại đồng hồ phù hợp với kích thước đường ống, vật liệu và điều kiện vận hành sẽ giúp doanh nghiệp tối ưu hiệu quả đo lường và giảm chi phí vận hành hệ thống.

Trong bối cảnh công nghiệp ngày càng phát triển, đồng hồ đo lưu lượng siêu âm kẹp ngoài chính là một trong những giải pháp đo lường thông minh và hiệu quả cho các hệ thống đường ống hiện đại.
