Bộ Đo Lưu Lượng Kẹp Ngoài Siêu Âm Cầm Tay

Trong các hệ thống công nghiệp hiện đại, việc đo và kiểm soát lưu lượng chất lỏng là yếu tố quan trọng giúp đảm bảo hệ thống vận hành ổn định và tiết kiệm chi phí năng lượng. Tuy nhiên, việc lắp đặt các thiết bị đo lưu lượng cố định đôi khi gặp nhiều khó khăn vì phải cắt ống hoặc dừng hệ thống.

Chính vì vậy, bộ đo lưu lượng kẹp ngoài siêu âm cầm tay đã trở thành giải pháp được nhiều kỹ sư và doanh nghiệp lựa chọn. Thiết bị này cho phép đo lưu lượng nhanh chóng, chính xác mà không cần can thiệp vào đường ống, giúp tiết kiệm thời gian và chi phí.

Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về đồng hồ đo lưu lượng siêu âm cầm tay, nguyên lý hoạt động, ưu điểm cũng như ứng dụng thực tế của thiết bị này.

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay là gì?

Bộ đo lưu lượng siêu âm cầm tay (Portable Ultrasonic Flow Meter) là thiết bị đo lưu lượng chất lỏng sử dụng sóng siêu âm để xác định vận tốc dòng chảy bên trong đường ống.

Điểm đặc biệt của thiết bị này là sử dụng cảm biến kẹp bên ngoài ống, vì vậy không cần khoan hay cắt đường ống. Thiết bị có thể được di chuyển đến nhiều vị trí khác nhau để đo lưu lượng.

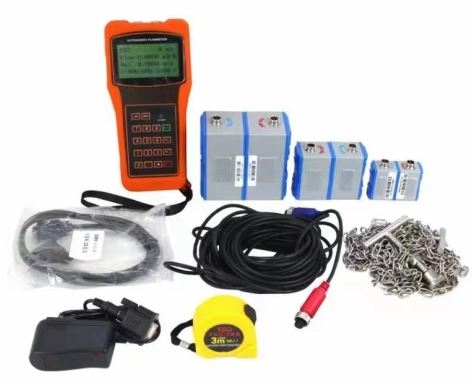

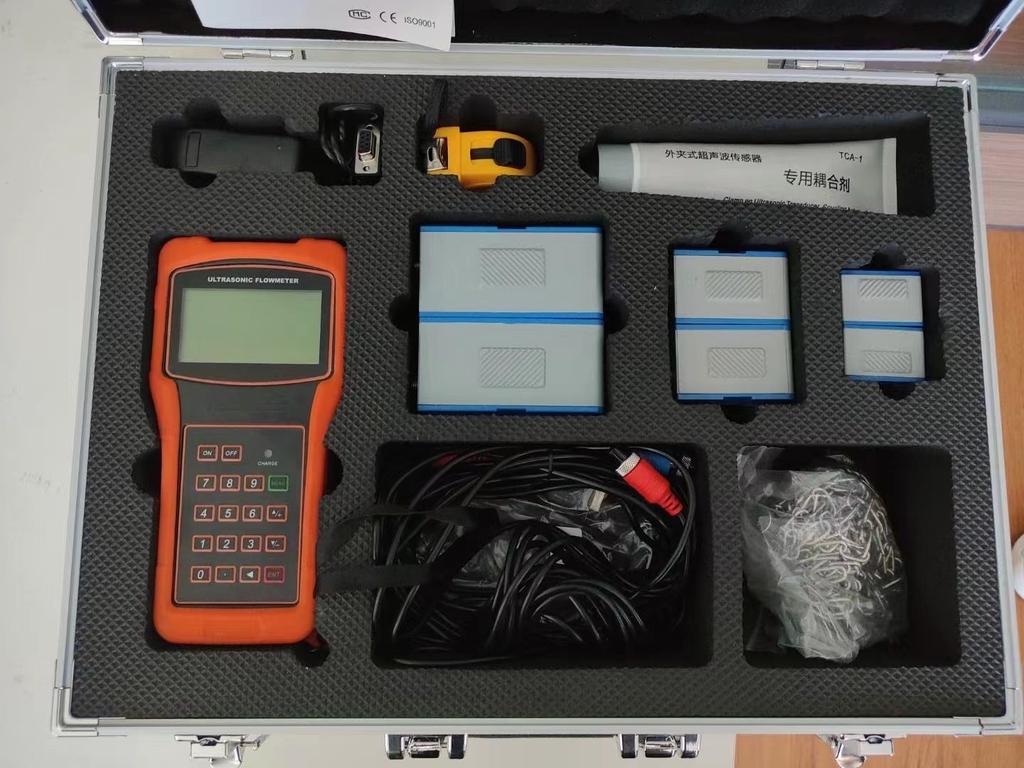

Một bộ thiết bị đo lưu lượng siêu âm cầm tay thường bao gồm:

1. Bộ hiển thị cầm tay
2. Hai đầu dò siêu âm
3. Dây kết nối
4. Pin sạc
5. Phụ kiện lắp đặt

Nhờ thiết kế di động, thiết bị rất phù hợp cho công việc kiểm tra, bảo trì và khảo sát hệ thống lưu lượng.

Nguyên lý hoạt động của bộ đo lưu lượng siêu âm cầm tay

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay hoạt động dựa trên nguyên lý chênh lệch thời gian truyền sóng siêu âm (Transit-Time).

Nguyên lý này được thực hiện theo các bước sau:

1. Hai đầu dò siêu âm được gắn lên bề mặt ngoài của đường ống.

2. Sóng siêu âm được truyền theo hai hướng:

   1. Cùng chiều dòng chảy
   2. Ngược chiều dòng chảy

3. Do dòng chảy ảnh hưởng đến thời gian truyền sóng, thiết bị sẽ đo sự chênh lệch thời gian này.

4. Từ dữ liệu đó, bộ xử lý sẽ tính toán ra vận tốc dòng chảy và lưu lượng chất lỏng.

Nhờ phương pháp đo này, thiết bị có thể hoạt động mà không cần tiếp xúc trực tiếp với chất lỏng bên trong ống.

Ưu điểm của bộ đo lưu lượng kẹp ngoài siêu âm cầm tay

Không cần cắt đường ống

Một trong những ưu điểm lớn nhất của đồng hồ đo lưu lượng siêu âm kẹp ngoài là không cần cắt hoặc khoan đường ống khi lắp đặt.

Điều này mang lại nhiều lợi ích:

1. Không cần dừng hệ thống
2. Không ảnh hưởng đến hoạt động sản xuất
3. Lắp đặt nhanh chóng

Thiết kế di động và linh hoạt

Thiết bị được thiết kế nhỏ gọn và dễ mang theo, rất thuận tiện cho:

1. Kỹ sư bảo trì
2. Kỹ thuật viên hệ thống
3. Đơn vị kiểm định

Bạn có thể sử dụng thiết bị để đo tại nhiều vị trí khác nhau trong nhà máy.

Độ chính xác cao

Các dòng flow meter siêu âm cầm tay hiện nay có thể đạt độ chính xác cao với sai số khoảng:

±1% đến ±2%

Thiết bị cũng có khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Phù hợp với nhiều loại đường ống

Bộ đo lưu lượng siêu âm cầm tay có thể đo được nhiều kích thước đường ống khác nhau, từ:

1. DN15
2. DN50
3. DN200
4. DN1000

Ngoài ra, thiết bị cũng có thể sử dụng cho nhiều vật liệu ống như:

1. Thép
2. Inox
3. Nhựa PVC
4. Gang

Không bị ăn mòn và ít bảo trì

Do cảm biến không tiếp xúc trực tiếp với chất lỏng, thiết bị sẽ:

1. Không bị ăn mòn
2. Không bị tắc nghẽn
3. Ít phải bảo trì

Điều này giúp tăng tuổi thọ thiết bị và giảm chi phí vận hành.

Ứng dụng của bộ đo lưu lượng siêu âm cầm tay

Nhờ tính linh hoạt và dễ sử dụng, bộ đo lưu lượng siêu âm clamp-on cầm tay được ứng dụng rộng rãi trong nhiều lĩnh vực.

Hệ thống cấp nước

Thiết bị thường được sử dụng để:

1. Kiểm tra lưu lượng nước
2. Phát hiện thất thoát
3. Kiểm tra hệ thống đường ống

Hệ thống HVAC

Trong các hệ thống điều hòa trung tâm, thiết bị giúp đo lưu lượng cho:

1. Hệ thống Chiller
2. Hệ thống nước lạnh
3. Hệ thống nước giải nhiệt

Nhà máy công nghiệp

Nhiều nhà máy sử dụng đồng hồ đo lưu lượng siêu âm cầm tay để kiểm tra lưu lượng trong các hệ thống:

1. Nước làm mát
2. Nước sản xuất
3. Dầu
4. Hóa chất lỏng

Kiểm tra và hiệu chuẩn thiết bị

Các kỹ sư thường dùng thiết bị này để:

1. So sánh với đồng hồ lưu lượng cố định
2. Kiểm tra độ chính xác
3. Hiệu chuẩn hệ thống

Lưu ý khi sử dụng bộ đo lưu lượng siêu âm cầm tay

Để đảm bảo kết quả đo chính xác, bạn nên chú ý một số yếu tố sau.

Chọn vị trí lắp cảm biến phù hợp

Cảm biến nên được lắp ở đoạn ống:

1. Thẳng
2. Ít rung động
3. Không gần van hoặc co ống

Thông thường cần:

1. 10D trước điểm đo
2. 5D sau điểm đo

(D là đường kính ống)

Nhập đúng thông số đường ống

Thiết bị cần các thông số như:

1. Đường kính ống
2. Độ dày ống
3. Vật liệu ống
4. Loại chất lỏng

Nếu nhập sai thông số, kết quả đo có thể bị sai lệch.

Làm sạch bề mặt ống

Trước khi lắp cảm biến, nên:

1. Làm sạch bề mặt
2. Sử dụng gel truyền âm

Điều này giúp sóng siêu âm truyền tốt hơn và đảm bảo độ chính xác.

Kết luận

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay là thiết bị đo lưu lượng hiện đại, mang lại nhiều lợi ích cho việc kiểm tra và quản lý hệ thống chất lỏng. Nhờ ưu điểm không cần cắt ống, lắp đặt nhanh, đo chính xác và dễ di chuyển, thiết bị ngày càng được sử dụng rộng rãi trong các nhà máy và hệ thống công nghiệp.

Nếu bạn đang tìm một giải pháp đo lưu lượng linh hoạt, tiết kiệm chi phí và dễ sử dụng, thì đồng hồ đo lưu lượng siêu âm cầm tay kẹp ngoài là lựa chọn rất đáng cân nhắc.
