Trong các hệ thống hơi công nghiệp hiện đại, đồng hồ đo lưu lượng hơi siêu âm đang trở thành giải pháp đo lường tiên tiến nhờ độ chính xác cao, khả năng đo ổn định và không gây tổn thất áp suất. Để lựa chọn đúng thiết bị cho hệ thống, việc hiểu rõ thông số đồng hồ đo lưu lượng hơi siêu âm là yếu tố cực kỳ quan trọng. Bài viết dưới đây sẽ phân tích chi tiết các thông số kỹ thuật, nguyên lý hoạt động và tiêu chuẩn lựa chọn thiết bị.

1. Đồng Hồ Đo Lưu Lượng Hơi Siêu Âm Là Gì?

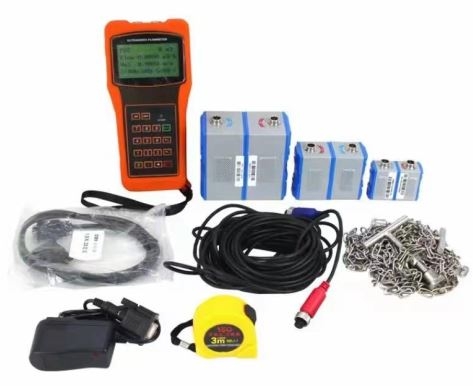

Đồng hồ đo lưu lượng hơi siêu âm (Ultrasonic Steam Flow Meter) là thiết bị sử dụng sóng siêu âm để xác định vận tốc dòng hơi trong đường ống. Từ vận tốc này, thiết bị tính toán và hiển thị lưu lượng thể tích hoặc lưu lượng khối lượng của hơi nước.

Khác với các loại đồng hồ cơ như vortex, turbine hoặc orifice, đồng hồ siêu âm không có bộ phận chuyển động nên:

1. Không gây sụt áp
2. Ít hao mòn
3. Tuổi thọ cao
4. Độ chính xác ổn định lâu dài

Thiết bị thường được sử dụng trong các ngành:

1. Nhà máy nhiệt điện
2. Hệ thống lò hơi công nghiệp
3. Nhà máy thực phẩm – đồ uống
4. Nhà máy hóa chất
5. Ngành dệt nhuộm

2. Nguyên Lý Hoạt Động Của Đồng Hồ Đo Lưu Lượng Hơi Siêu Âm

Đồng hồ sử dụng công nghệ truyền thời gian (Transit Time) hoặc Doppler để đo vận tốc dòng chảy.

Nguyên lý Transit Time

Hai đầu dò siêu âm được lắp đối diện nhau trên đường ống.

1. Một tín hiệu siêu âm truyền cùng chiều dòng chảy
2. Một tín hiệu truyền ngược chiều dòng chảy

Sự chênh lệch thời gian truyền sóng sẽ giúp thiết bị tính toán vận tốc dòng hơi.

Công thức cơ bản:

V = (L / 2) × (Δt / t²)

Trong đó:

1. V: vận tốc dòng chảy
2. L: khoảng cách đầu dò
3. Δt: chênh lệch thời gian truyền

Từ vận tốc, hệ thống sẽ tính toán lưu lượng Q = V × A.

3. Thông Số Kỹ Thuật Đồng Hồ Đo Lưu Lượng Hơi Siêu Âm

Khi lựa chọn thiết bị, người dùng cần đặc biệt chú ý các thông số kỹ thuật quan trọng sau.

3.1 Đường Kính Ống (Pipe Size)

Đây là thông số đầu tiên cần xác định.

Phạm vi phổ biến:

1. DN15 – DN600
2. Một số model lớn có thể đến DN2000

Việc chọn đúng đường kính giúp thiết bị đo chính xác và tránh sai số.

3.2 Dải Đo Lưu Lượng (Flow Range)

Dải đo lưu lượng thể hiện khả năng đo của thiết bị.

Ví dụ:

1. 0.1 m/s – 12 m/s (vận tốc)
2. 1 – 5000 m³/h (lưu lượng thể tích)

Một đồng hồ tốt thường có tỷ lệ đo Turndown 1:20 hoặc 1:30.

Điều này cho phép thiết bị đo chính xác cả khi lưu lượng thấp.

3.3 Độ Chính Xác (Accuracy)

Độ chính xác là thông số rất quan trọng.

Các mức phổ biến:

1. ±1% giá trị đo
2. ±0.5% đối với thiết bị cao cấp

Sai số này ổn định lâu dài vì thiết bị không bị mài mòn cơ khí.

3.4 Nhiệt Độ Làm Việc (Temperature Range)

Vì dùng cho hơi nước nên thiết bị phải chịu nhiệt cao.

Thông số phổ biến:

1. 0 – 180°C (hơi bão hòa thấp)
2. 0 – 250°C
3. 0 – 400°C (hơi quá nhiệt)

Một số thiết bị có cảm biến nhiệt tích hợp để tính lưu lượng khối lượng chính xác hơn.

3.5 Áp Suất Làm Việc (Pressure Rating)

Tùy model và tiêu chuẩn mặt bích.

Phổ biến:

1. PN16
2. PN25
3. PN40
4. Class 150 – 300

Các hệ thống lò hơi thường yêu cầu chịu áp suất cao và ổn định lâu dài.

3.6 Tín Hiệu Ngõ Ra (Output Signal)

Đồng hồ siêu âm hỗ trợ nhiều chuẩn tín hiệu để kết nối hệ thống điều khiển.

Các chuẩn phổ biến:

1. 4–20mA
2. Pulse Output
3. RS485 / Modbus RTU
4. HART Communication

Nhờ đó có thể kết nối trực tiếp với:

1. PLC
2. SCADA
3. DCS

3.7 Nguồn Cấp (Power Supply)

Có hai loại chính:

1. 24VDC
2. 220VAC

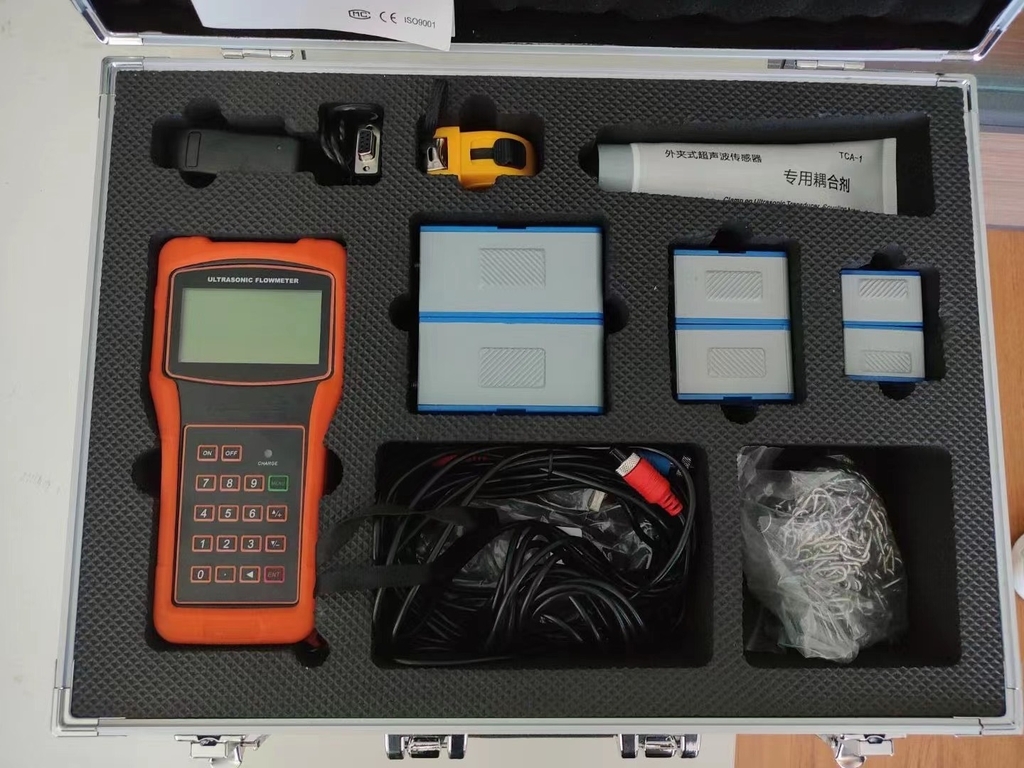

Một số dòng clamp-on còn sử dụng pin lithium với thời gian hoạt động 3–6 năm.

3.8 Cấp Bảo Vệ (Protection Class)

Đối với môi trường công nghiệp, thiết bị cần cấp bảo vệ cao.

Phổ biến:

1. IP65
2. IP67
3. IP68 (ngoài trời hoặc môi trường ẩm)

3.9 Vật Liệu Thân Đồng Hồ

Vật liệu phải chịu nhiệt và chống ăn mòn.

Thường dùng:

1. Stainless Steel 304
2. Stainless Steel 316
3. Carbon Steel

4. Ưu Điểm Của Đồng Hồ Đo Lưu Lượng Hơi Siêu Âm

So với các công nghệ đo khác, thiết bị có nhiều ưu điểm nổi bật:

Không gây tổn thất áp suất

Vì không có vật cản trong đường ống.

Độ chính xác cao

Sai số thấp và ổn định trong thời gian dài.

Bảo trì thấp

Không có bộ phận chuyển động nên gần như không cần bảo dưỡng thường xuyên.

Lắp đặt linh hoạt

Có thể lắp:

1. Inline

2. Clamp-on ngoài ống

5. Ứng Dụng Của Đồng Hồ Lưu Lượng Hơi Siêu Âm

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Nhà máy nhiệt điện

Đo lưu lượng hơi cấp cho tua bin.

Ngành thực phẩm

Giám sát lượng hơi dùng cho tiệt trùng.

Nhà máy hóa chất

Kiểm soát hơi trong quy trình sản xuất.

Hệ thống HVAC

Quản lý năng lượng và tối ưu chi phí vận hành.

6. Kinh Nghiệm Lựa Chọn Đồng Hồ Lưu Lượng Hơi Siêu Âm

Khi lựa chọn thiết bị, cần lưu ý các yếu tố:

1. Đường kính đường ống
2. Áp suất hơi
3. Nhiệt độ hơi
4. Lưu lượng tối đa và tối thiểu
5. Môi trường lắp đặt
6. Chuẩn tín hiệu kết nối hệ thống

Ngoài ra nên chọn thiết bị từ các thương hiệu uy tín để đảm bảo độ bền và độ chính xác.

7. Kết Luận

Đồng hồ đo lưu lượng hơi siêu âm là giải pháp đo lường hiện đại với nhiều ưu điểm vượt trội như độ chính xác cao, không gây tổn thất áp suất và chi phí bảo trì thấp. Việc hiểu rõ các thông số kỹ thuật của đồng hồ đo lưu lượng hơi siêu âm sẽ giúp doanh nghiệp lựa chọn thiết bị phù hợp, tối ưu hiệu suất hệ thống và tiết kiệm chi phí vận hành.

Nếu hệ thống lò hơi của bạn cần giải pháp đo lưu lượng chính xác, bền bỉ và hiện đại thì đồng hồ đo lưu lượng siêu âm chính là lựa chọn đáng đầu tư.
