Thông Số Kỹ Thuật Chính Của Đồng Hồ Đo Lưu Lượng Hơi Màn Hình Rời – Hướng Dẫn Lựa Chọn Chuẩn Cho Hệ Thống Hơi

Đồng hồ đo lưu lượng hơi màn hình rời là gì?

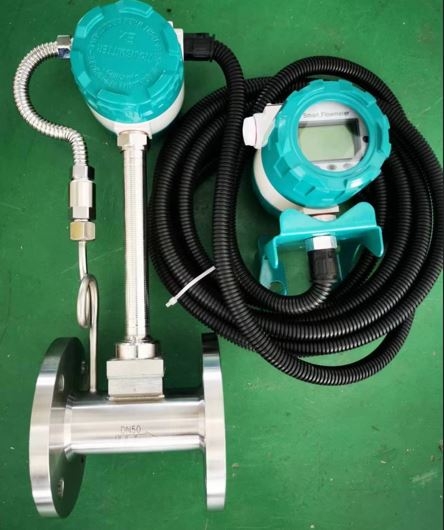

Đồng hồ đo lưu lượng hơi màn hình rời là thiết bị đo lưu lượng hơi trong đường ống công nghiệp, trong đó cảm biến đo lưu lượng và màn hình hiển thị được tách rời nhau. Phần cảm biến được lắp trực tiếp trên đường ống hơi, còn bộ hiển thị và xử lý tín hiệu được đặt ở vị trí khác như tủ điện hoặc phòng điều khiển.

Thiết kế này giúp người vận hành:

1. Quan sát dữ liệu dễ dàng
2. Tránh tiếp xúc khu vực nhiệt độ cao
3. Tăng độ bền cho thiết bị điện tử

Loại đồng hồ này thường sử dụng công nghệ đo Vortex và được ứng dụng phổ biến trong các hệ thống hơi của nhà máy.

Thông số kỹ thuật chính của đồng hồ đo lưu lượng hơi màn hình rời

Khi lựa chọn đồng hồ đo lưu lượng hơi màn hình rời, việc hiểu rõ các thông số kỹ thuật là rất quan trọng. Những thông số này quyết định độ chính xác, độ bền và khả năng tương thích với hệ thống điều khiển.

Dưới đây là các thông số kỹ thuật quan trọng nhất.

1. Kích thước đường ống (DN)

Kích thước đường ống là thông số đầu tiên cần xác định khi chọn đồng hồ đo lưu lượng.

Các kích thước phổ biến gồm:

1. DN15
2. DN20
3. DN25
4. DN40
5. DN50
6. DN80
7. DN100
8. DN150
9. DN200
10. DN300

Việc chọn đúng kích thước giúp:

1. Đảm bảo độ chính xác đo
2. Tránh tổn thất áp suất
3. Phù hợp với hệ thống đường ống hiện có

2. Dải đo lưu lượng (Flow Range)

Dải đo lưu lượng là phạm vi lưu lượng mà đồng hồ có thể đo chính xác.

Ví dụ:

Việc chọn dải đo phù hợp giúp:

1. Đảm bảo độ chính xác cao
2. Tránh sai số khi lưu lượng quá thấp hoặc quá cao

3. Nhiệt độ làm việc

Đồng hồ đo lưu lượng hơi thường phải hoạt động trong môi trường nhiệt độ cao.

Thông số phổ biến:

1. Hơi bão hòa: 120°C – 184°C
2. Hơi quá nhiệt: lên đến 350°C – 400°C

Một số dòng đồng hồ cao cấp có thể chịu nhiệt tới 450°C.

Nhiệt độ làm việc phụ thuộc vào:

1. Vật liệu thân đồng hồ
2. Loại cảm biến
3. Thiết kế transmitter

4. Áp suất làm việc

Áp suất làm việc của đồng hồ cần phù hợp với hệ thống hơi.

Các mức áp suất phổ biến:

1. PN16
2. PN25
3. PN40

Trong một số hệ thống hơi áp suất cao, đồng hồ có thể chịu được PN64 hoặc cao hơn.

5. Độ chính xác

Độ chính xác là thông số rất quan trọng đối với hệ thống đo lưu lượng hơi.

Thông thường:

1. ±1% đối với chất lỏng
2. ±1.5% đối với hơi và khí

Độ chính xác cao giúp:

1. Kiểm soát tiêu thụ năng lượng
2. Tính toán chi phí hơi chính xác
3. Tối ưu hiệu suất vận hành nhà máy

6. Vật liệu chế tạo

Đồng hồ đo lưu lượng hơi thường được chế tạo từ vật liệu có khả năng chịu nhiệt và chống ăn mòn tốt.

Các vật liệu phổ biến:

1. Inox 304
2. Inox 316
3. Thép carbon

Trong môi trường hóa chất hoặc ăn mòn cao, Inox 316 thường được ưu tiên sử dụng.

7. Điện áp nguồn

Đồng hồ đo lưu lượng hơi màn hình rời thường hỗ trợ nhiều loại điện áp nguồn để phù hợp với hệ thống điều khiển.

Các loại nguồn phổ biến gồm:

Nguồn 24VDC

Đây là loại nguồn phổ biến nhất.

Ưu điểm:

1. An toàn
2. Phù hợp hệ thống PLC
3. Ít nhiễu tín hiệu

Nguồn 220VAC

Một số dòng đồng hồ hỗ trợ nguồn:

85 – 265 VAC

Ưu điểm:

1. Lắp đặt trực tiếp
2. Không cần bộ nguồn chuyển đổi

Nguồn pin

Một số đồng hồ dùng pin lithium với thời gian sử dụng:

3 – 5 năm

Phù hợp cho các khu vực không có nguồn điện cố định.

8. Tín hiệu đầu ra

Tín hiệu đầu ra giúp truyền dữ liệu lưu lượng từ đồng hồ về hệ thống điều khiển.

Các tín hiệu phổ biến gồm:

4–20mA

Đây là tín hiệu analog tiêu chuẩn trong công nghiệp.

Ưu điểm:

1. Chống nhiễu tốt
2. Truyền xa
3. Phù hợp PLC

Pulse Output

Tín hiệu xung thường được dùng để:

1. Đếm tổng lưu lượng
2. Tính toán tiêu thụ năng lượng

RS485 Modbus

Đây là giao thức truyền thông số.

Cho phép đọc nhiều thông số như:

1. Lưu lượng tức thời
2. Tổng lưu lượng
3. Nhiệt độ
4. Trạng thái thiết bị

HART Protocol

Giao thức HART cho phép:

1. Cấu hình thiết bị từ xa
2. Truyền dữ liệu số trên tín hiệu 4–20mA

9. Kiểu kết nối

Đồng hồ đo lưu lượng hơi màn hình rời có nhiều kiểu kết nối khác nhau.

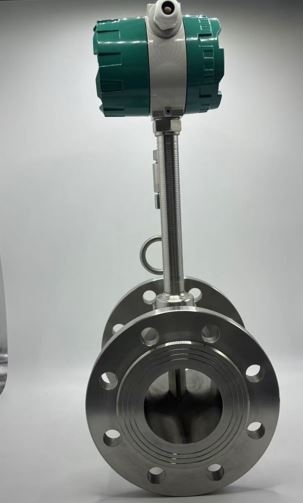

Kết nối mặt bích

Đây là kiểu phổ biến nhất.

Ưu điểm:

1. Chắc chắn
2. Chịu áp suất cao
3. Phù hợp đường ống lớn

Kết nối Wafer

Kiểu wafer thường dùng cho:

1. Không gian lắp đặt hạn chế
2. Hệ thống nhỏ

Kết nối ren

Thường dùng cho các đường ống:

1. DN15
2. DN20
3. DN25

10. Cấp bảo vệ

Cấp bảo vệ cho biết khả năng chống bụi và chống nước của thiết bị.

Các cấp phổ biến:

1. IP65
2. IP67
3. IP68

Cấp bảo vệ cao giúp thiết bị hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

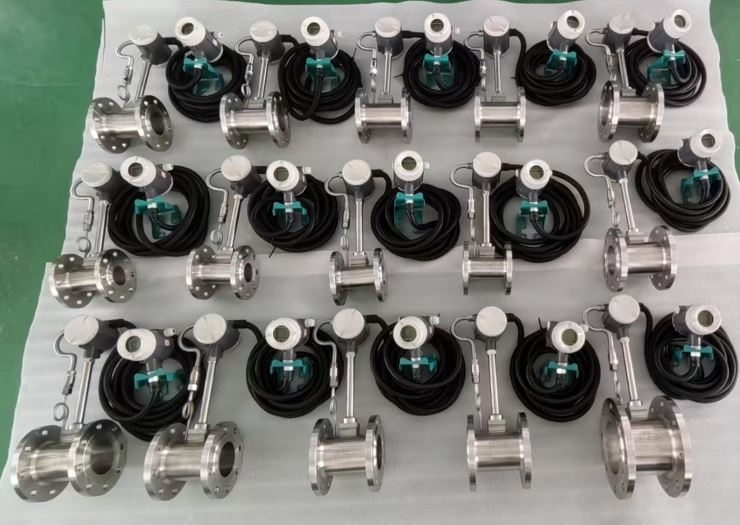

Ưu điểm của đồng hồ đo lưu lượng hơi màn hình rời

So với loại màn hình liền, thiết kế màn hình rời mang lại nhiều lợi ích:

1. Dễ quan sát dữ liệu
2. An toàn khi vận hành
3. Tăng tuổi thọ thiết bị điện tử
4. Giảm ảnh hưởng nhiệt độ cao
5. Dễ tích hợp hệ thống tự động hóa

Nhờ các ưu điểm này, đồng hồ màn hình rời thường được sử dụng trong nhà máy lớn và hệ thống hơi phức tạp.

Kết luận

Hiểu rõ thông số kỹ thuật của đồng hồ đo lưu lượng hơi màn hình rời giúp doanh nghiệp lựa chọn thiết bị phù hợp với hệ thống hơi của mình. Những thông số quan trọng như kích thước DN, dải đo lưu lượng, nhiệt độ, áp suất, điện áp nguồn và tín hiệu đầu ra đều ảnh hưởng trực tiếp đến hiệu quả đo lường.

Việc lựa chọn đúng thiết bị không chỉ giúp đo lưu lượng chính xác mà còn góp phần tối ưu chi phí năng lượng và nâng cao hiệu suất vận hành nhà máy.
