Bộ Đo Lưu Lượng Kẹp Ngoài Siêu Âm Cầm Tay

Trong nhiều hệ thống công nghiệp, việc kiểm tra và đo lưu lượng chất lỏng là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định và tiết kiệm chi phí vận hành. Tuy nhiên, không phải lúc nào cũng có thể lắp đặt các thiết bị đo cố định. Vì vậy, bộ đo lưu lượng kẹp ngoài siêu âm cầm tay trở thành giải pháp lý tưởng nhờ tính linh hoạt, dễ sử dụng và không cần can thiệp vào đường ống.

Thiết bị này cho phép đo lưu lượng chất lỏng nhanh chóng mà không cần cắt ống, phù hợp cho công việc kiểm tra, bảo trì và khảo sát hệ thống.

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay là gì?

Bộ đo lưu lượng siêu âm cầm tay (Portable Clamp-on Ultrasonic Flow Meter) là thiết bị đo lưu lượng chất lỏng sử dụng sóng siêu âm để xác định vận tốc dòng chảy bên trong đường ống.

Khác với các loại đồng hồ đo lưu lượng truyền thống, thiết bị này sử dụng cảm biến kẹp bên ngoài ống, vì vậy:

1. Không cần khoan hay cắt đường ống
2. Không làm gián đoạn hệ thống
3. Có thể di chuyển và đo tại nhiều vị trí khác nhau

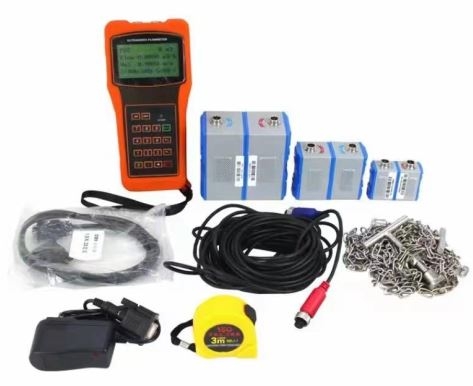

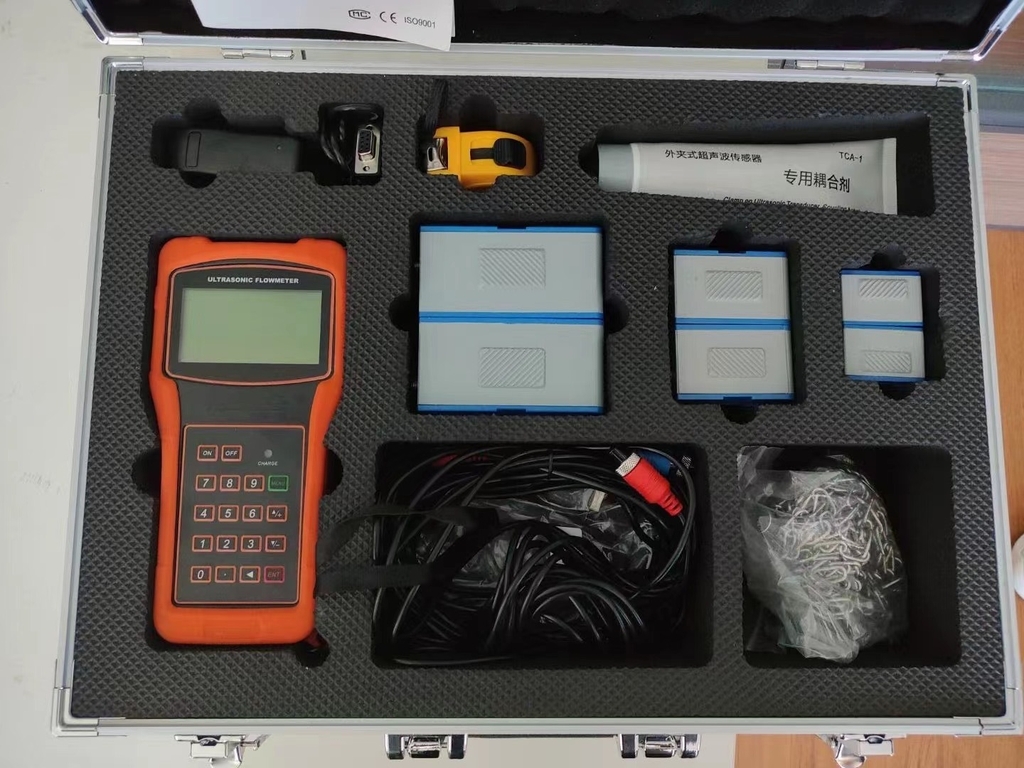

Thiết bị thường gồm các thành phần chính:

1. Bộ hiển thị cầm tay
2. Hai đầu dò siêu âm (sensor)
3. Dây kết nối
4. Pin sạc hoặc nguồn điện
5. Phụ kiện lắp đặt

Nguyên lý hoạt động của bộ đo lưu lượng siêu âm cầm tay

Bộ đo lưu lượng kẹp ngoài siêu âm hoạt động dựa trên nguyên lý chênh lệch thời gian truyền sóng (Transit-Time).

Cụ thể:

1. Hai cảm biến siêu âm được kẹp trên thành ống.

2. Sóng siêu âm được truyền theo hai hướng:

   1. Cùng chiều dòng chảy
   2. Ngược chiều dòng chảy

3. Do vận tốc dòng chảy ảnh hưởng đến thời gian truyền sóng, thiết bị sẽ tính toán sự chênh lệch thời gian này để xác định vận tốc và lưu lượng chất lỏng.

Công nghệ này giúp thiết bị đo chính xác mà không cần tiếp xúc trực tiếp với chất lỏng.

Ưu điểm của bộ đo lưu lượng kẹp ngoài siêu âm cầm tay

1. Không cần cắt ống khi đo

Đây là ưu điểm nổi bật nhất của đồng hồ đo lưu lượng siêu âm kẹp ngoài cầm tay. Việc lắp đặt chỉ cần:

1. Kẹp cảm biến bên ngoài ống
2. Nhập thông số đường ống
3. Bắt đầu đo

Quá trình này chỉ mất vài phút.

2. Thiết kế di động, dễ mang theo

Thiết bị được thiết kế nhỏ gọn và cầm tay, rất thuận tiện cho:

1. Kỹ sư bảo trì
2. Kỹ thuật viên hệ thống
3. Đơn vị kiểm định

Bạn có thể sử dụng thiết bị để đo tại nhiều vị trí khác nhau trong nhà máy.

3. Độ chính xác cao

Các dòng thiết bị hiện đại có thể đạt:

1. Sai số khoảng ±1%
2. Đo ổn định trong nhiều điều kiện môi trường
3. Phù hợp với nhiều loại chất lỏng

4. Phù hợp nhiều kích thước đường ống

Bộ đo lưu lượng siêu âm cầm tay có thể đo cho nhiều đường kính ống khác nhau, từ:

1. DN15
2. DN50
3. DN200
4. DN1000 hoặc lớn hơn

Tùy loại đầu dò đi kèm.

5. Không bị hao mòn

Do cảm biến không tiếp xúc trực tiếp với chất lỏng, thiết bị:

1. Không bị ăn mòn
2. Không bị tắc nghẽn
3. Tuổi thọ cao

Ứng dụng của bộ đo lưu lượng siêu âm cầm tay

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.

1. Kiểm tra hệ thống nước

1. Hệ thống cấp nước
2. Hệ thống nước sinh hoạt
3. Kiểm tra thất thoát nước

2. Hệ thống HVAC

Thiết bị rất phổ biến trong việc đo lưu lượng cho:

1. Hệ thống Chiller
2. Hệ thống nước lạnh
3. Hệ thống giải nhiệt

3. Nhà máy công nghiệp

Ứng dụng trong các ngành:

1. Nhà máy thực phẩm
2. Nhà máy hóa chất
3. Nhà máy giấy
4. Nhà máy điện

4. Kiểm định thiết bị đo lưu lượng

Các đơn vị kỹ thuật thường dùng flow meter siêu âm cầm tay để:

1. So sánh với đồng hồ đo lưu lượng cố định
2. Kiểm tra độ chính xác
3. Hiệu chuẩn hệ thống

Lưu ý khi sử dụng bộ đo lưu lượng siêu âm cầm tay

Để đảm bảo kết quả đo chính xác, bạn nên chú ý một số điểm sau:

1. Chọn vị trí lắp cảm biến phù hợp

Cảm biến nên được đặt tại đoạn ống:

1. Thẳng
2. Không có van hoặc co gần đó
3. Ít rung động

2. Nhập đúng thông số đường ống

Các thông số cần nhập bao gồm:

1. Đường kính ống
2. Vật liệu ống
3. Độ dày ống
4. Loại chất lỏng

3. Bề mặt ống cần sạch

Trước khi gắn cảm biến nên:

1. Làm sạch bề mặt
2. Sử dụng gel truyền âm

Điều này giúp tín hiệu siêu âm truyền tốt hơn.

Kết luận

Bộ đo lưu lượng kẹp ngoài siêu âm cầm tay là thiết bị đo lưu lượng hiện đại, mang lại nhiều lợi ích cho việc kiểm tra và quản lý hệ thống. Với ưu điểm không cần cắt ống, đo nhanh, chính xác và dễ di chuyển, thiết bị này ngày càng được sử dụng rộng rãi trong các nhà máy và hệ thống công nghiệp.

Nếu bạn đang tìm một giải pháp đo lưu lượng linh hoạt, tiết kiệm chi phí và dễ sử dụng, thì đồng hồ đo lưu lượng siêu âm cầm tay kẹp ngoài là lựa chọn rất đáng cân nhắc.
