ĐỒNG HỒ ĐO LƯU LƯỢNG HƠI GIÁ RẺ

Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi

Tùy theo loại thiết bị, đồng hồ đo lưu lượng hơi có thể hoạt động theo nhiều nguyên lý khác nhau.

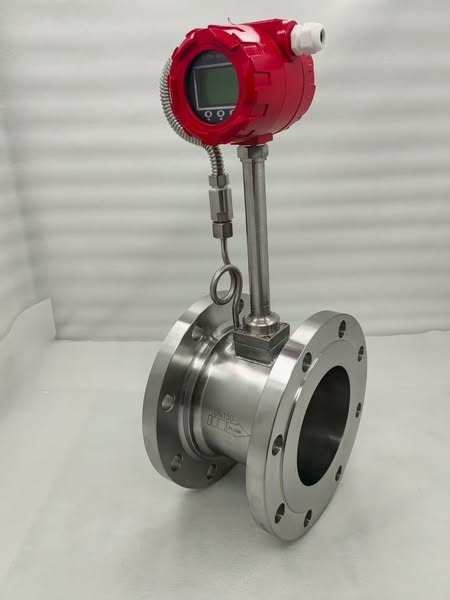

1. Đồng hồ đo lưu lượng hơi Vortex

Đây là loại phổ biến nhất trong các hệ thống hơi công nghiệp.

Nguyên lý hoạt động dựa trên hiện tượng xoáy Karman. Khi dòng hơi đi qua một vật cản trong đường ống, các xoáy sẽ được tạo ra phía sau vật cản.

Tần số của các xoáy này tỉ lệ thuận với vận tốc dòng hơi. Cảm biến sẽ ghi nhận tần số xoáy và chuyển đổi thành giá trị lưu lượng.

Ưu điểm:

1. Độ chính xác cao
2. Ít bị ảnh hưởng bởi nhiệt độ và áp suất
3. Phù hợp cho hơi bão hòa và hơi quá nhiệt

2. Đồng hồ đo lưu lượng chênh áp

Nguyên lý này dựa trên sự thay đổi áp suất khi dòng hơi đi qua điểm thắt trong đường ống.

Các thiết bị phổ biến sử dụng nguyên lý chênh áp gồm:

1. Orifice plate
2. Venturi tube
3. Flow nozzle

Bằng cách đo chênh lệch áp suất trước và sau điểm thắt, hệ thống sẽ tính toán được lưu lượng hơi.

Ưu điểm:

1. Thiết kế đơn giản
2. Độ bền cao
3. Chi phí đầu tư thấp

3. Đồng hồ đo lưu lượng turbine

Đồng hồ turbine sử dụng cánh quạt đặt trong đường ống. Khi hơi đi qua, cánh quạt quay theo vận tốc dòng chảy.

Tốc độ quay của cánh quạt sẽ được cảm biến ghi nhận và chuyển đổi thành giá trị lưu lượng.

Ưu điểm:

1. Độ chính xác tốt
2. Phản hồi nhanh

Nhược điểm:

1. Cần bảo trì định kỳ
2. Không phù hợp với hơi có tạp chất

Các loại đồng hồ đo lưu lượng hơi phổ biến hiện nay

Trên thị trường hiện nay, có nhiều loại đồng hồ đo lưu lượng hơi nước được sử dụng trong công nghiệp.

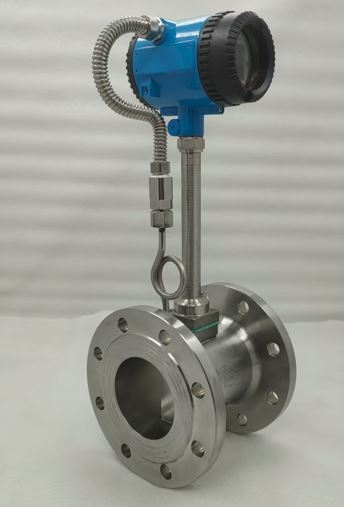

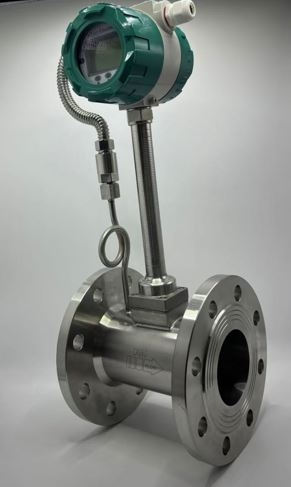

Đồng hồ đo lưu lượng hơi Vortex

Đây là loại được sử dụng rộng rãi nhất nhờ độ ổn định cao.

Ứng dụng:

1. Nhà máy thực phẩm
2. Nhà máy giấy
3. Nhà máy hóa chất
4. Hệ thống nồi hơi

Đồng hồ đo lưu lượng hơi chênh áp

Thường được sử dụng trong hệ thống đường ống lớn và áp suất cao.

Ứng dụng:

1. Nhà máy điện
2. Hệ thống hơi công nghiệp lớn

Đồng hồ đo lưu lượng hơi turbine

Loại này phù hợp với các hệ thống yêu cầu độ chính xác cao và lưu lượng ổn định.

Ứng dụng của đồng hồ đo lưu lượng hơi

Hiện nay, đồng hồ đo lưu lượng hơi được sử dụng trong nhiều ngành công nghiệp khác nhau như:

1. Công nghiệp thực phẩm và đồ uống
2. Công nghiệp dệt nhuộm
3. Công nghiệp giấy
4. Công nghiệp hóa chất
5. Nhà máy điện
6. Hệ thống nồi hơi

Trong các lĩnh vực này, hơi nước được sử dụng để gia nhiệt, tiệt trùng, sấy khô và truyền nhiệt.

Kinh nghiệm lựa chọn đồng hồ đo lưu lượng hơi phù hợp

Để chọn đúng thiết bị, cần xem xét một số yếu tố quan trọng sau.

1. Nhiệt độ hơi

Hơi nước công nghiệp có thể đạt nhiệt độ từ 120°C đến hơn 400°C, vì vậy cần chọn đồng hồ có khả năng chịu nhiệt cao.

2. Áp suất hệ thống

Áp suất hơi thường dao động từ 3 bar đến hơn 40 bar tùy từng hệ thống.

3. Kích thước đường ống

Các kích thước phổ biến gồm:

1. DN15
2. DN25
3. DN50
4. DN100
5. DN200

Đường kính ống ảnh hưởng trực tiếp đến loại đồng hồ cần lựa chọn.

4. Độ chính xác

Nếu sử dụng để tính toán chi phí năng lượng, nên chọn thiết bị có độ chính xác từ ±1%.

5. Điều kiện lắp đặt

Cần xem xét các yếu tố như:

1. Rung động đường ống
2. Nhiệt độ môi trường
3. Không gian lắp đặt

Lợi ích khi lắp đặt đồng hồ đo lưu lượng hơi

Việc sử dụng đồng hồ đo lưu lượng hơi nước mang lại nhiều lợi ích cho doanh nghiệp:

1. Giảm chi phí năng lượng
2. Tăng hiệu suất hệ thống hơi
3. Kiểm soát tiêu thụ năng lượng chính xác
4. Phát hiện sự cố nhanh chóng
5. Hỗ trợ quản lý vận hành nhà máy

Câu hỏi thường gặp về đồng hồ đo lưu lượng hơi

Đồng hồ đo lưu lượng hơi loại nào tốt nhất?

Hiện nay, đồng hồ đo lưu lượng vortex được đánh giá là phù hợp nhất cho hệ thống hơi nhờ độ bền và độ chính xác cao.

Đồng hồ đo lưu lượng hơi chịu được nhiệt độ bao nhiêu?

Tùy từng model, thiết bị có thể chịu được nhiệt độ lên tới 350–400°C.

Có cần bảo trì đồng hồ đo lưu lượng hơi không?

Có. Việc kiểm tra và hiệu chuẩn định kỳ giúp đảm bảo độ chính xác và tuổi thọ của thiết bị.

Kết luận

Đồng hồ đo lưu lượng hơi là thiết bị quan trọng giúp doanh nghiệp kiểm soát lượng hơi sử dụng trong hệ thống công nghiệp. Việc lựa chọn đúng loại đồng hồ không chỉ giúp đo lường chính xác mà còn tối ưu chi phí năng lượng và nâng cao hiệu quả vận hành.

Nếu được lắp đặt và sử dụng đúng cách, thiết bị này có thể giúp doanh nghiệp tiết kiệm đáng kể chi phí và nâng cao hiệu suất sản xuất.
