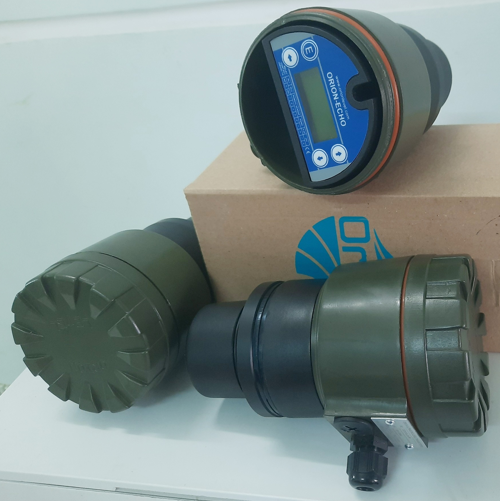

CẢM BIẾN ĐO MỨC NƯỚC ECH306

Thứ Ba, 30/01/2024
WASHI-ECO

  • Model: ECH306, ECH310, ECH312, ECH318
  • Thương hiệu: Orion – USA
  • Dãy đo: 0-6m, 0-10m, 0-12m, 0-18m,…
  • Nguồn cấp: 24VDC
  • Ngõ ra: 4-20mA, Modbus RTU RS485, relay ON/OFF.
  • Chịu áp: 3 Bar.
  • Tiêu chuẩn bảo vệ: IP68
  • Độ phân giải tín hiệu: 1mm
  • Mức sai số: 0,2%.
  • Tần số phát: 75Khz
  • Nhiệt độ làm việc: từ -20÷90°C.
  • Thời gian bảo hành: 12 tháng 1 đổi 1

Cảm biến siêu âm ECH306, ECH310, ECH312, ECH318 là gì ?

Trước tiên chúng ta cần hiểu được cảm biến siêu âm là gì trước nhé. Cảm biến siêu âm là tên gọi chung của các dòng cảm biến đo lường liên tục bằng sóng siêu âm. Nguyên lý chung là chúng sẽ phát ra sóng siêu âm đến bề mặt vật liệu đo lường và sẽ bị phản xạ lại. Lúc này bộ phân transmitter của cảm biến có khả năng tiếp nhận và tính toàn được khoảng cách thông qua thời gian và vận tốc sóng truyền về. Cảm biến luôn có tín hiệu ngõ ra dạng tuyến tín analog như 4-20ma, 0-10v,…

Cảm biến siêu âm ECH306, ECH310, ECH312, ECH318 thực chất chúng cũng có nguyên lý hoạt động như trên. Nhưng khác nhau là ứng với mỗi model chúng ta sẽ có một dãy đo cụ thể như sau:

  • Với mã ECH306 chúng ta có dòng siêu âm dãy đo 0-6m
  • Với mã ECH310 chúng ta có dòng siêu âm dãy đo 0-10m
  • Với mã ECH312 chúng ta có dòng siêu âm dãy đo 0-12m
  • Với mã ECH318 chúng ta có dòng siêu âm dãy đo 0-18m
  • Và còn các mã khác dãy đo cao hơn như ECH324



Có thể ứng dụng các dòng cảm biến siêu âm ECH306, ECH310, ECH312, ECH318 ở đâu ?

Với các dòng cảm biến đo mức bằng siêu âm này chúng ta hoàn toàn có thể ứng dụng trong hầu hết các loại chất lỏng hiện nay như:

  • Trong ngành nhiên liệu: xăng dầu, nhiên liệu, dầu cháy, dầu lửa, dầu diesel, đầu DO,…
  • Trong ngành hóa chất: các loại acid, bazo, xúc, chế phẩm sinh học dạng lỏng, thủy ngân,…
  • Trong ngành xử lý nước: các loại nước sạch, nước thải, nước chưa xử lý, nước sinh hoạt, nước ăn,…
  • Trong khảo sát thủy lợi: các loại nước ao, hồ, sông ngòi,…
  • Trong giao thông vận tải đường thủy: Đo khoảng cách nước sông dưới các cầu, giám sát mực nước biển,…

cảm biến siêu âm đo thể tích nước

Các thông số kỹ thuật của cảm biến siêu âm ECH306, ECH310, ECH312, ECH318:

  • Model: sản phẩm có mã là ECH306, ECH310, ECH312, ECH318
  • Thương hiệu: đến từ hãng Orion – USA
  • Sản xuất: được sản xuất tại Turkey (Thổ Nhĩ Kì).
  • Dãy đo: cảm biến có dãy đo tùy chọn như 0-6m, 0-10m, 0-12m, 0-18m,…
  • Nguồn cấp: cảm biến dùng nguồn 24VDC
  • Ngõ ra (Output): cảm biến có 3 ngõ ra:
    • Ngõ ra dạng analog 4-20mA
    • Ngõ ra tín hiệu Modbus RTU RS485
    • Ngõ ra relay ON/OFF.
  • Hệ số cách ly chống nhiễu: cảm biến có khả năng chống nhiễu tín hiệu 4-20mA đạt 2000 VAC.
  • Khả năng chịu áp: chống chịu được áp suất lên đến 3 Bar.
  • Tiêu chuẩn bảo vệ: khả năng kháng bụi và nước đạt IP68
  • Độ phân giải tín hiệu: 1mm
  • Mức sai số: sai số tín hiệu là 0,2%.
  • Tần số phát: tần số phát của cảm biến là 75Khz
  • Nhiệt độ làm việc: thiết bị hoạt động tốt trong khoảng từ -20÷90°C.
  • Thời gian bảo hành: 12 tháng 1 đổi 1
  • Cảm biến có màn hình hiển thị và cài đặt thông số.
  • Kiểu ren của cảm biến là R2″

cảm biến đo thể tích bằng siêu âm

Khả năng đo lường thể tích của các dòng cảm biến siêu âm ECH306, ECH310, ECH312, ECH318:

Hầu hết các dòng cảm biến đo mức dạng siêu âm trên thị trường hiện nay chỉ có thể đo mức chứ không thể nao đo được thể tích. Và hơn nữa thì chúng chỉ có thể xuất ra tín hiệu dạng 4-20ma hoặc 0-10v hoặc RS485 và chúng ta phải tùy chọn ngay từ ban đầu. Tuy nhiên với các model ECH306, ECH310, ECH312, ECH318 của hãng Orio – USA thì sẽ là 1 câu chuyện khác. Cảm biến có rất nhiều các tín năng mà hiếm các dòng cảm biến tương đương khác đáp ứng được như:

  • Xuất ra nhiều dạng tín hiệu khác nhau: 4-20ma, RS485 và 2 ngõ ra tiếp điểm relay đóng ngắt
  • Khả năng đo lường: đo lường khoảng cách, đo mức chất lỏng, đo nhiệt độ môi trường, đo lường dòng tín hiệu ngõ ra
  • Có tích hợp màn hình để cài đặt thông số và quan sát giá trị đo lường

Việc sử dụng các tính năng đo lường thể tích của các dòng siêu âm ECH306, ECH310, ECH312, ECH318 cũng rất đơn giản. Chúng ta chỉ cần nạp 1 vài thông số về kích thước bồn chứa vào cảm biến là có thể đo lường thể tích được một cách chính xác nhất. Một vài loại bồn, tank chứa có thể đo được thể tích như sau:

cảm biến đo thể tích dầu
